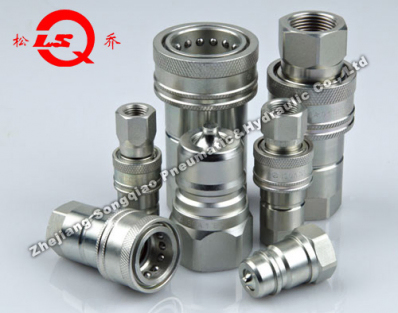

LSQ-ISOA Close Type Hydraulic Quick Coupling dengan Ball Locking System dan Chrome Plating Standar ISO 7241-A

Rincian produk

Syarat Pembayaran & Pengiriman

Kuantitas min Order: 1

Harga: 2

Dapatkan Harga Terbaik

Rincian produk

Deskripsi Produk

Menyoroti:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Sistem Penguncian Bola Kopling Cepat Hidraulik, ISO 7241-A Standar Hidrolik Quick Connect Coupling, Chrome Plating Cepat Putus Kopling Hidraulik


Model No.:	LSQ-ISOA	Koneksi mekanis:	Sistem penguncian bola
Tekanan kerja:	2000-5000 psi	Ukuran tubuh:	1/4, 3/8, 1/2, 3/4, 1
Tekanan Dinilai:	5000, 4000, 4000, 3000, 3000 psi	Aliran Dinilai:	3, 6, 12, 28, 50 gpm
Kisaran suhu:	-20ºC hingga +120ºC	Bahan segel:	NBR
Diameter soket:	Φ26, φ31.5, φ38.5, φ48, φ56	Ukuran hex:	19, 22, 27, 34, 41
Jenis Thread:	G1/4 NPT1/4, G3/8 NPT3/8, G1/2 NPT1/2, G3/4 NPT3/4, G1 NPT1	Panjang:	74.2, 78.5, 88.2, 110.4, 132.9
Diameter plug:	11.8, 17.3, 20.5, 29, 34.3	Panjang colokan:	38.5, 39, 44, 55, 66
Kapasitas produksi:	10.000 set/bulan

Model No.:	LSQ-ISOA
Koneksi mekanis:	Sistem penguncian bola
Tekanan kerja:	2000-5000 psi
Ukuran tubuh:	1/4, 3/8, 1/2, 3/4, 1
Tekanan Dinilai:	5000, 4000, 4000, 3000, 3000 psi
Aliran Dinilai:	3, 6, 12, 28, 50 gpm
Kisaran suhu:	-20ºC hingga +120ºC
Bahan segel:	NBR
Diameter soket:	Φ26, φ31.5, φ38.5, φ48, φ56
Ukuran hex:	19, 22, 27, 34, 41
Jenis Thread:	G1/4 NPT1/4, G3/8 NPT3/8, G1/2 NPT1/2, G3/4 NPT3/4, G1 NPT1
Panjang:	74.2, 78.5, 88.2, 110.4, 132.9
Diameter plug:	11.8, 17.3, 20.5, 29, 34.3
Panjang colokan:	38.5, 39, 44, 55, 66
Kapasitas produksi:	10.000 set/bulan

LSQ-ISOA Close Type Hydraulic Quick Coupling dengan Ball Locking System dan Chrome Plating Standar ISO 7241-A

Kopling Cepat Hidrolik Tipe Tutup LSQ-ISOA (BAJA) (BARU)

Aplikasi

Seri LSQ-ISOA menghadirkan desain yang terbukti untuk aplikasi hidrolik yang menuntut termasuk peralatan konstruksi, peralatan kehutanan, mesin pertanian, alat-alat minyak, peralatan minyak, mesin pabrik baja, dan banyak lagi.

Spesifikasi

Ukuran Badan (inci)	1/4	3/8	1/2	3/4	1
Tekanan Terukur (PSI)	5000	4000	4000	3000	3000
Aliran Terukur (GPM)	3	6	12	28	50
Rentang Suhu (segel standar)	-20ºC hingga +120ºC
Material segel standar	NBR

Fitur Seri LSQ-ISOA

Desain katup baru tahan terhadap kerusakan akibat impuls aliran dan tekanan tinggi
Katup poppet mencegah kebocoran yang tidak terhubung
Katup poppet terbuka secara otomatis saat terhubung dalam tekanan kerja terukur
Bagian-bagian penting dikeraskan untuk daya tahan
Mekanisme penguncian bola yang andal menyatukan kedua bagian
Soket dan steker dibuat dengan presisi dari batang padat
Perawatan pelapisan kromium baru memberikan kinerja anti-karat yang canggih
Sesuai dengan standar ISO 7241-A

Kompatibel dengan Seri PARKER 6600, Seri FASTER ANV, Seri AEROQUIP 5600, dan Seri HANSEN HA 15000

Spesifikasi Teknis

Dimensi Soket

ISO	PARTNO.	LS	Φ D	HEX1	A	T
6.3	LSQ-ISOA-02SF	50	Φ 26	19	13	G1/4 NPT1/4
10	LSQ-ISOA-03SF	57.1	Φ 31.5	22	16	G3/8 NPT3/8
12.5	LSQ-ISOA-04SF	66	Φ 38.5	27	18	G1/2 NPT1/2
20	LSQ-ISOA-06SF	82.5	Φ 48	34	20.5	G3/4 NPT3/4
25	LSQ-ISOA-08SF	100	Φ 58	41	20.5	G1 NPT1

Dimensi Steker

ISO	PARTNO.	LP	d	C	HEX2	A	T
6.3	LSQ-ISOA-02PF	38.5	11.8	15	19	13	G1/4 NPT1/4
10	LSQ-ISOA-03PF	39	17.3	19	22	16	G3/8 NPT3/8
12.5	LSQ-ISOA-04PF	44	20.5	29	27	18	G1/2 NPT1/2
20	LSQ-ISOA-06PF	55	29	29	34	20.5	G3/4 NPT3/4
25	LSQ-ISOA-08PF	66	34.3	35	41	20.5	G1 NPT1

Dimensi Perakitan

ISO	PARTNO.	L	¢D	HEX1	HEX2	T
6.3	LSQ-ISOA-02	74.2	Φ26	19	19	G1/4 NPT1/4
10	LSQ-ISOA-03	78.5	Φ31.5	22	22	G3/8 NPT3/8
12.5	LSQ-ISOA-04	88.2	Φ38.5	27	27	G1/2 NPT1/2
20	LSQ-ISOA-06	110.4	Φ48	34	34	G3/4 NPT3/4
25	LSQ-ISOA-08	132.9	Φ56	41	41	G1 NPT1
