Rincian produk
Tempat asal: Ningbo, Tiongkok (Daratan)
Nama merek: SONGQIAO
Nomor model: LSQ-S2
Syarat Pembayaran & Pengiriman
Kuantitas min Order: Dapat dinegosiasikan
Harga: dapat dinegosiasikan
Kemasan rincian: paket ekspor standar atau sesuai permintaan pelanggan.
Waktu pengiriman: dalam waktu 30 hari atau sesuai kebutuhan pelanggan.
Menyediakan kemampuan: 50.000 pcs / hari, sesuai kapasitas bengkel perakitan
Standar: |
ISO 7241-1 seri “B”, katup si kecil |
WP: |
Tekanan kerja hingga 5.000 psi (345 bar) |
bahan: |
Baja karbon |
Ukuran: |
1/8' - 1' |
Benang: |
BSPP, BSPT, NPT, NPTF, SAE |
Koneksi: |
Mengunci bola |
Standar: |
ISO 7241-1 seri “B”, katup si kecil |
WP: |
Tekanan kerja hingga 5.000 psi (345 bar) |
bahan: |
Baja karbon |
Ukuran: |
1/8' - 1' |
Benang: |
BSPP, BSPT, NPT, NPTF, SAE |
Koneksi: |
Mengunci bola |
LSQ-S2, Konektor Hidraulik, Persimpangan: ISO 7241-1 series "B"
Deskripsi:

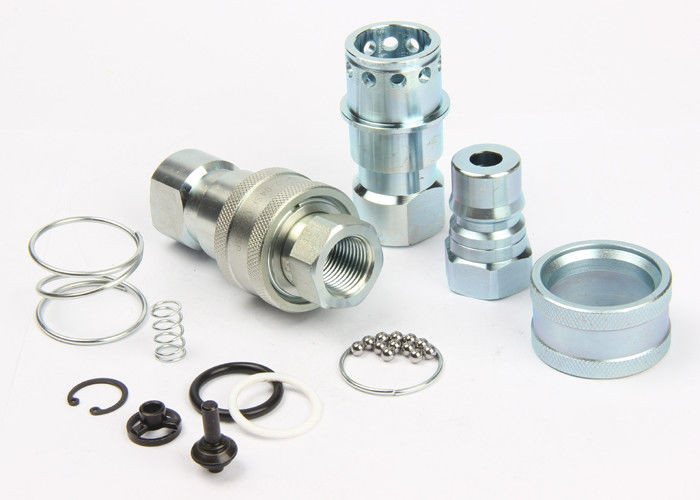

Kopling Cepat Hidraulik Tipe Tutup LSQ-S2 (Baja)
Aplikasi: Kopling LSQ-S2, digunakan di seluruh spektrum aplikasi hidrolik.Kopling Shut-Off Ganda ini dapat ditemukan di mana saja di mana jalur transfer fluida perlu dihubungkan dan diputuskan untuk operasi atau pemeliharaan peralatan, dan kehilangan fluida tidak diinginkan. LSQ-S2 digunakan dalam peralatan konstruksi, peralatan Kehutanan, mesin pertanian, peralatan oli, peralatan oli, mesin pabrik baja, dan aplikasi hidraulik lain yang menuntut.
Spesifikasi
| Ukuran Tubuh (dalam) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Tekanan Terukur (PSI) | 5.000 | 5.000 | 4000 | 4000 | 3000 | 3000 |
| Arus Terukur (GPM) | 1 | 3 | 6 | 12 | 28 | 50 |
| Rentang Suhu | -20 ℃ hingga + 120 ℃ | |||||
| Bahan segel | NBR | |||||
Fitur kopling Seri LSQ-S2:
• Katup poppet dengan segel elastomer memberikan penyegelan kopling maksimum saat dilepas.
• Bentuk bagian internal dirancang untuk mengurangi turbulensi dan penurunan tekanan.
• Desain ramping yang kompak.
• Mudah digunakan.
• Seri LSQ-S2 sesuai dengan standar ISO 7241-B.
• Kompatibel dengan PARKER 60 Series, FASTER HNV Series, AEROQUIP FD45 Series dan HANSEN HK Series.
Performa: Cairan Uji: Oli-200SUS.1GPM = 3.78L / Min, 1PSID = 0.0069MPa
Seri LSQ-S2 (1/4 ", 3/8", 1/2 ", 3/4", 1 ")
Stopkontak
| ISO | PARTNO. | LS | ￠ D | HEX1 | SEBUAH | T |
| 5 | LSQ-S2-01SF | 48 | 24 | 17 | 9.5 | G1 / 8 NPT1 / 8 |
| 6.3 | LSQ-S2-02SF | 58 | 28.5 | 19 | 13 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-S2-03SF | 65 | 35 | 24 | 13 | G3 / 8 NPT3 / 8 |
| 12.5 | LSQ-S2-04SF | 74 | 44.5 | 28.5 | 20.5 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-S2-06SF | 92 | 54 | 36 | 22 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-S2-08SF | 103 | 63.5 | 41 | 23 | G1 NPT1 |
Steker
| ISO | PARTNO. | LP | d | C | HEX2 | SEBUAH | T |
| 5 | LSQ-S2-01PF | 29 | 10.8 | 19 | 14 | 9.5 | G1 / 8 NPT1 / 8 |
| 6.3 | LSQ-S2-02PF | 36 | 14.2 | 22.8 | 19 | 13 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-S2-03PF | 40 | 19 | 25 | 24 | 13 | G3 / 8 NPT3 / 8 |
| 12.5 | LSQ-S2-04PF | 46.5 | 23.5 | 28 | 28.5 | 20.5 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-S2-06PF | 56 | 31.5 | 36 | 36 | 22 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-S2-08PF | 63 | 37.8 | 45 | 41 | 23 | G1 "NPT1" |
Digabungkan
| ISO | PARTNO. | L | ￠ D | HEX1 | HEX2 | T |
| 5 | LSQ-S2-01 | 58.5 | 24 | 17 | 14 | G1 / 8 NPT1 / 8 |
| 6.3 | LSQ-S2-02 | 72 | 28.5 | 19 | 19 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-S2-03 | 80.5 | 35 | 24 | 24 | G3 / 8 NPT3 / 8 |
| 12.5 | LSQ-S2-04 | 93.5 | 44.5 | 28.5 | 28.5 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-S2-06 | 112.5 | 54 | 36 | 36 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-S2-08 | 126.5 | 63.5 | 41 | 41 | G1 NPT1 |
