Rincian produk
Tempat asal: Ningbo, Tiongkok (Daratan)
Nama merek: SONGQIAO
Nomor model: LSQ-S1
Syarat Pembayaran & Pengiriman
Kuantitas min Order: Dapat dinegosiasikan
Harga: dapat dinegosiasikan
Kemasan rincian: paket ekspor standar atau sesuai permintaan pelanggan.
Waktu pengiriman: dalam waktu 30 hari atau sesuai kebutuhan pelanggan.
Menyediakan kemampuan: 50.000 pcs / hari, sesuai kapasitas bengkel perakitan
Standar: |
ISO 7241-1 seri "A", katup si kecil |
WP: |
Tekanan kerja hingga 5.000 psi (345 bar) |
Bahan: |
Baja karbon |
Ukuran: |
1/4' - 2' |
Benang: |
BSPP, BSPT, NPT, NPTF, SAE |
Hubungan: |
Mengunci bola |
Standar: |
ISO 7241-1 seri "A", katup si kecil |
WP: |
Tekanan kerja hingga 5.000 psi (345 bar) |
Bahan: |
Baja karbon |
Ukuran: |
1/4' - 2' |
Benang: |
BSPP, BSPT, NPT, NPTF, SAE |
Hubungan: |
Mengunci bola |

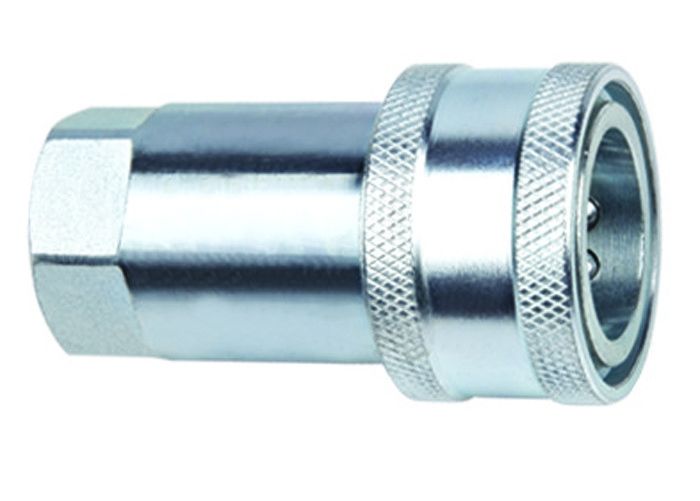

LSQ-S1, SOCKET, ISO7241-A Kopling Cepat Hidraulik untuk Tujuan Umum
Deskripsi:
LSQ-S1 CLOSE TYPE HYDRAULIC CEPAT COUPLING (BAJA)
Aplikasi: Peralatan konstruksi, peralatan kehutanan, mesin pertanian, peralatan oli, mesin pabrik baja peralatan oli, dan aplikasi hidraulik lain yang menuntut.
Spesifikasi:
| Ukuran Tubuh (dalam) | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1-1 / 4 | 1-1 / 2 | 2 |
| Tekanan Terukur (PSI) | 5.000 | 4000 | 4000 | 3000 | 3000 | 3000 | 2000 | 2000 |
| Arus Terukur (GPM) | 3 | 6 | 12 | 28 | 50 | 88 | 220 | 240 |
| Rentang Suhu (std seals) | -20 ℃ hingga + 120 ℃ | |||||||
| Bahan segel standar | NBR | |||||||
Fitur kopling Seri LSQ-S1:
1. Katup popet tersedia untuk mencegah kebocoran yang terlepas.
2. Katup poppet terbuka secara otomatis saat digabungkan, dalam tekanan kerja terukur, untuk menjaga aliran dengan cepat.
3. Bagian kritis dikeraskan untuk ketahanan.
4. Mekanisme penguncian bola yang dapat diandalkan menyatukan kedua belah pihak.
5. Soket dan steker adalah mesin presisi dari stok batang padat.
6. Seri LSQ-S1 sesuai dengan standar ISO7241-A.
7. Kompatibel dengan PARKER 6600 Series, FASTER ANV Series, AEROQUIP 5600 Series dan HANSEN HA 15000 Series.
Cara Penggunaan:
1. Sebelum menyambung bersihkan bagian kawin kopling untuk menghindari kontaminasi di sirkuit.
2. Untuk pasangan tarik kembali lengan kopling perempuan, sejajarkan perempuan dengan kopling laki-laki
dan dorong satu sama lain sampai kedua bagian terhubung sepenuhnya dan lepaskan selongsong.
3. Untuk melepaskan bagian belakang lengan dari kopling betina, tarik separuh kawin.
Performa: Cairan Uji: Oli-200SUS.1GPM = 3.78L / Min, 1PSID = 0.0069MPa.
Seri LSQ-S1 (1/4 ", 3/8", 1/2 ", 3/4", 1 ") Seri LSQ-S1 (11/4", 11/2 ", 2")
Stopkontak
| ISO | PARTNO. | LS | ￠ D | HEX1 | SEBUAH | T |
| 6.3 | LSQ-S1-02SF | 50 | 26 | 19 | 13 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-S1-03SF | 56 | 31.5 | 22 | 14 | G3 / 8 NPT3 / 8 |
| 12.5 | LSQ-S1-04SF | 66 | 38.5 | 27 | 16 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-S1-06SF | 80 | 48 | 34 | 18 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-S1-08SF | 94 | 56 | 41 | 21 | G1 NPT1 |
| 31.5 | LSQ-S1-10SF | 117 | 69.5 | 50 | 25 | G1-1 / 4 NPT1-1 / 4 |
| 40 | LSQ-S1-12SF | 133 | 84 | 60 | 27 | G1-1 / 2 NPT1-1 / 2 |
| 50 | LSQ-S1-16SF | 165 | 99 | 75 | 26 | G2 NPT2 |
