Rincian produk
Tempat asal: Ningbo, Tiongkok (Daratan)
Nama merek: SONGQIAO
Nomor model: LSQ-S2
Syarat Pembayaran & Pengiriman
Kuantitas min Order: Dapat dinegosiasikan
Harga: dapat dinegosiasikan
Kemasan rincian: paket ekspor standar atau sesuai permintaan pelanggan.
Waktu pengiriman: dalam waktu 30 hari atau sesuai kebutuhan pelanggan.
Menyediakan kemampuan: 50.000 pcs / hari, sesuai kapasitas bengkel perakitan
Standar: |
ISO 7241-1 seri “B”, katup si kecil |
WP: |
Tekanan kerja hingga 5.000 psi (345 bar) |
Material: |
Carbon Steel |
Ukuran: |
1/8' - 1' |
Benang: |
BSPP, BSPT, NPT, NPTF, SAE |
Koneksi: |
Mengunci bola |
Standar: |
ISO 7241-1 seri “B”, katup si kecil |
WP: |
Tekanan kerja hingga 5.000 psi (345 bar) |
Material: |
Carbon Steel |
Ukuran: |
1/8' - 1' |
Benang: |
BSPP, BSPT, NPT, NPTF, SAE |
Koneksi: |
Mengunci bola |
LSQ-S2, Kopling Cepat Hidraulik ISO7241-B, Tujuan Umum, Parker 60Series
Deskripsi:

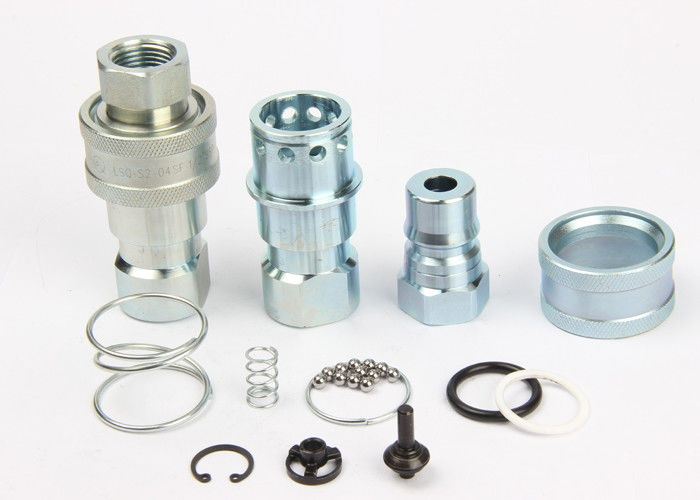

Kopling Cepat Hidraulik Tipe Tutup LSQ-S2 (Baja)
Aplikasi:
• Saluran hidrolik industri
• Pengolahan makanan dan bahan kimia
• Saluran air dan pendingin
• Peralatan bergerak
• Dapat digunakan dengan beberapa gas
Spesifikasi
| Ukuran Tubuh (dalam) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Tekanan Terukur (PSI) | 5.000 | 5.000 | 4000 | 4000 | 3000 | 3000 |
| Arus Terukur (GPM) | 1 | 3 | 6 | 12 | 28 | 50 |
| Rentang Suhu | -20 ℃ hingga + 120 ℃ | |||||
| Bahan segel | NBR | |||||
Fitur kopling Seri LSQ-S2:
1. katup popet tersedia untuk mencegah kebocoran yang tidak terhubung.
2. Katup popet terbuka secara otomatis saat digabungkan, dalam tekanan kerja terukur, untuk menjaga aliran dengan cepat.
3. Bagian kritis dikeraskan untuk daya tahan.
4. Mekanisme penguncian bola yang dapat diandalkan menyatukan kedua belah pihak.
5. Soket dan steker adalah mesin presisi dari stok batang padat.
6. Seri LSQ-S2 sesuai dengan standar ISO 7241-B.
7. Kompatibel dengan PARKER 60 Series, FASTER HNV Series, AEROQUIP FD45 Series dan HANSEN HK Series.
Performa: Cairan Uji: Oli-200SUS.1GPM = 3.78L / Min, 1PSID = 0.0069MPa
Seri LSQ-S2 (1/4 ", 3/8", 1/2 ", 3/4", 1 ")
Stopkontak
| ISO | PARTNO. | LS | ￠ D | HEX1 | SEBUAH | T |
| 5 | LSQ-S2-01SF | 48 | 24 | 17 | 9.5 | G1 / 8 NPT1 / 8 |
| 6.3 | LSQ-S2-02SF | 58 | 28.5 | 19 | 13 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-S2-03SF | 65 | 35 | 24 | 13 | G3 / 8 NPT3 / 8 |
| 12.5 | LSQ-S2-04SF | 74 | 44.5 | 28.5 | 20.5 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-S2-06SF | 92 | 54 | 36 | 22 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-S2-08SF | 103 | 63.5 | 41 | 23 | G1 NPT1 |
Steker
| ISO | PARTNO. | LP | d | C | HEX2 | SEBUAH | T |
| 5 | LSQ-S2-01PF | 29 | 10.8 | 19 | 14 | 9.5 | G1 / 8 NPT1 / 8 |
| 6.3 | LSQ-S2-02PF | 36 | 14.2 | 22.8 | 19 | 13 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-S2-03PF | 40 | 19 | 25 | 24 | 13 | G3 / 8 NPT3 / 8 |
| 12.5 | LSQ-S2-04PF | 46.5 | 23.5 | 28 | 28.5 | 20.5 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-S2-06PF | 56 | 31.5 | 36 | 36 | 22 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-S2-08PF | 63 | 37.8 | 45 | 41 | 23 | G1 "NPT1" |
Digabungkan
| ISO | PARTNO. | L | ￠ D | HEX1 | HEX2 | T |
| 5 | LSQ-S2-01 | 58.5 | 24 | 17 | 14 | G1 / 8 NPT1 / 8 |
| 6.3 | LSQ-S2-02 | 72 | 28.5 | 19 | 19 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-S2-03 | 80.5 | 35 | 24 | 24 | G3 / 8 NPT3 / 8 |
| 12.5 | LSQ-S2-04 | 93.5 | 44.5 | 28.5 | 28.5 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-S2-06 | 112.5 | 54 | 36 | 36 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-S2-08 | 126.5 | 63.5 | 41 | 41 | G1 NPT1 |
