Rincian produk
Tempat asal: Ningbo, Cina (Daratan)
Nama merek: SONGQIAO
Nomor model: LSQ-TM
Syarat Pembayaran & Pengiriman
Kuantitas min Order: Dapat dinegosiasikan
Harga: dapat dinegosiasikan
Kemasan rincian: paket ekspor standar atau sesuai permintaan pelanggan
Waktu pengiriman: dalam waktu 30 hari atau sesuai kebutuhan pelanggan
Menyediakan kemampuan: 50.000 pcs / hari, sesuai kapasitas bengkel perakitan
Standar: |
Kompatibel dengan Seri TEMA TH |
WP: |
Tekanan kerja hingga 3000psi (207 bar) |
bahan: |
Baja karbon |
Ukuran: |
1/2"-1" |
Benang: |
BSPP, BSPT, NPT, NPTF, SAE |
Koneksi: |
Mengunci bola |
Standar: |
Kompatibel dengan Seri TEMA TH |
WP: |
Tekanan kerja hingga 3000psi (207 bar) |
bahan: |
Baja karbon |
Ukuran: |
1/2"-1" |
Benang: |
BSPP, BSPT, NPT, NPTF, SAE |
Koneksi: |
Mengunci bola |

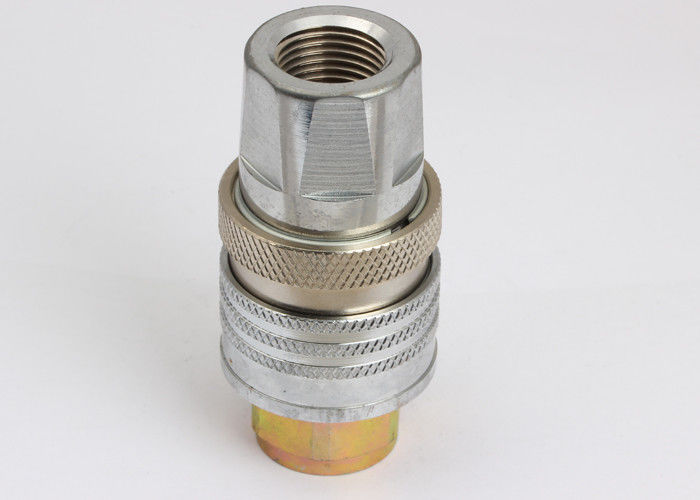

LSQ-TM, Tipe TEMA TH, Kopling Cepat Hidraulik dalam Baja Karbon, Chrome Tiga
Deskripsi:
Kopling cepat hidraulik tipe dekat LSQ-TM (baja)
Aplikasi: Seri LSQ-TM menghadirkan ke industri desain yang telah terbukti untuk digunakan pada peralatan konstruksi, peralatan kehutanan, mesin pertanian, peralatan oli, mesin pabrik baja, dan aplikasi hidraulik lain yang menuntut.
Spesifikasi:
| Ukuran Tubuh (dalam) | 1/2 | 3/4 | 1 |
| Tekanan Terukur (PSI) | 3000 | 3000 | 3000 |
| Arus Terukur (GPM) | 12 | 28 | 50 |
| Rentang Suhu (std seals) | -20 ℃ hingga + 120 ℃ | ||
| Segel standar | NBR | ||
Fitur kopling Seri LSQ-TM:
1. Katup popet tersedia untuk mencegah kebocoran yang terlepas.
2. Katup poppet terbuka secara otomatis saat digabungkan, dalam tekanan kerja terukur, untuk menjaga aliran dengan cepat.
3. Bagian kritis dikeraskan untuk ketahanan.
4. Mekanisme penguncian bola yang dapat diandalkan menyatukan kedua belah pihak.
5. Socked dan steker adalah mesin presisi dari stok batang padat.
6. Kompatibel dengan TEMA TH5000 Series.
Cara Penggunaan:
1. Sebelum menyambung bersihkan bagian kawin kopling untuk menghindari kontaminasi di sirkuit.
2. Untuk pasangan tarik kembali lengan kopling perempuan, sejajarkan perempuan dengan kopling laki-laki
dan dorong satu sama lain sampai kedua bagian terhubung sepenuhnya dan lepaskan selongsong.
3. Untuk melepaskan tarik kembali lengan kopling betina, tarik keluar separuh kawin.
Performa: Cairan Uji: Oli-200SUS, 1GPM = 3.78L / Min, 1PSID = 0.0069MPa
Seri TPL (1/2 ")
| PARTNO. | T | ￠ D | HEX1 | HEX2 | L | LS | LP |
| LSQ-TM-04 | G1 / 2 | 40 | S30 | S27 | 83.4 | 66.7 | 41.5 |
| LSQ-TM-06 | G3 / 4 | 52 | S38.3 | S36 | 94.5 | 76.4 | 47 |
| LSQ-TM-08 | G1 | 62 | S45 | S45 | 113.8 | 92.4 |
56.5 |
