Menyoroti:

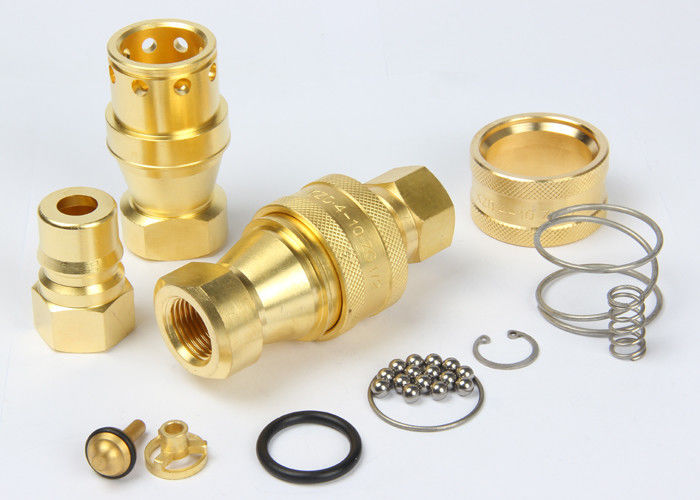

                                                                                                                                                                                                                                                Quick Coupler Hidrolik Kuningan, NPTF Female Thread Hydraulic Quick Coupler, Kopling Sambung Cepat Hidraulik tekanan sedang


Standard:	ISO 7241-1 series “B”, poppet valve	WP:	Tekanan kerja hingga 1.000 psi (69 bar)
bahan:	Kuningan	Ukuran:	1/8' - 2'
Benang:	BSPP, BSPT, NPT, NPTF, SAE	Koneksi:	Mengunci bola

Standard:	ISO 7241-1 series “B”, poppet valve
WP:	Tekanan kerja hingga 1.000 psi (69 bar)
bahan:	Kuningan
Ukuran:	1/8' - 2'
Benang:	BSPP, BSPT, NPT, NPTF, SAE
Koneksi:	Mengunci bola

Brass Hydraulic Quick Coupler Under Pressure NPTF Female Thread Untuk Air

KZD, ISO7241-B Hidraulik Quick Connect Coupling di Female Thread, Kuningan

Descripton:

KZD Tekanan Menengah Kopling Cepat Pneumatik Dan Hidraulik Berkinerja Tinggi (Kuningan)
Aplikasi:

Bahan Kimia, Air, Uap, dan beberapa gas.

Spesifikasi

Ukuran Tubuh (dalam)	1/8	1/4	3/8	1/2	3/4	1	1 (1/4)	1 (1/2)	2
Tekanan Terukur (PSI)	1000	1000	1000	1000	1000	1000	800	800	800
Arus Terukur (GPM)	1	3	6	12	28	50	75	100	150
Rentang Suhu (std seals)	-20 ℃ hingga + 120 ℃
Bahan segel standar	NBR

Fitur kopling Seri KZD:

1. Katup popet tersedia untuk mencegah kebocoran yang terlepas.

2. Katup poppet terbuka secara otomatis saat digabungkan dalam tekanan kerja terukur, untuk menjaga aliran dengan cepat.

3. Mekanisme penguncian bola yang dapat diandalkan menyatukan kedua belah pihak.

4. Soket dan steker adalah mesin presisi dari stok batang padat.

5. Seri KZD sesuai dengan standar ISO7241-B.

6. Kompatibel dengan PARKER 60 Series, FASTER HNV Series, AEROQUIP FD45 Series dan HANSEN HK Series.

Kinerja: Cairan Uji: Oli-150SUS.

Brass Hydraulic Quick Coupler Under Pressure NPTF Female Thread Untuk Air 0

KZD (1/8 ", 1/4", 3/8 ", 1/2") KZD (3/4 ", 1", 11/4 ", 11/2", 2 ")

Stopkontak

Brass Hydraulic Quick Coupler Under Pressure NPTF Female Thread Untuk Air 1

ISO	PARTNO.	LS	￠ D	HEX1	SEBUAH	T
5	KZD-01SF	48	24	14	8	G1 / 8
6.3	KZD-02SF	58	27	19	12.5	ZG1 / 4
10	KZD-03SF	65	35	22	13	ZG3 / 8
12.5	KZD-04SF	72.5	45	29	14	ZG1 / 2
20	KZD-06SF	88	54	36	17	ZG3 / 4
25	KZD-08SF	102	64.5	41	23	ZG1
31.5	KZD-10SF	115	69	54	27	ZG1-1 / 4
40	KZD-12SF	124	79	60	27	ZG1-1 / 2
50	KZD-16SF	132	102	77	30	ZG2
Catatan: Hanya ukuran 01 hingga 08 yang memenuhi standar ISO 7241-B

Steker Brass Hydraulic Quick Coupler Under Pressure NPTF Female Thread Untuk Air 2

ISO	PARTNO.	LP	d	C	HEX2	SEBUAH	T
5	KZD-01PF	29	10.8	19	14	8	G1 / 8
6.3	KZD-02PF	36	14.2	22.5	17	12.5	ZG1 / 4
10	KZD-03PF	40	19	25	22	13	ZG3 / 8
12.5	KZD-04PF	44	23.5	28	27	14	ZG1 / 2
20	KZD-06PF	52	31.4	36	36	17	ZG3 / 4
25	KZD-08PF	62	37.8	40	41	23	ZG1
31.5	KZD-10PF	70	45	45	52	27	ZG1-1 / 4
40	KZD-12PF	75	50	49	60	27	ZG1-1 / 2
50	KZD-16PF	80	70	52	77	30	ZG2
Catatan: Hanya ukuran 01 hingga 08 yang memenuhi standar ISO 7241-B

Digabungkan Brass Hydraulic Quick Coupler Under Pressure NPTF Female Thread Untuk Air 3

ISO	PARTNO.	L	￠ D	HEX1	HEX2	T
5	KZD-01	58.5	24	14	14	G1 / 8
6.3	KZD-02	72.5	28	19	17	ZG1 / 4
10	KZD-03	80.5	35	22	22	ZG3 / 8
12.5	KZD-04	89	45	29	27	ZG1 / 2
20	KZD-06	105	54	36	36	ZG3 / 4
25	KZD-08	124.5	64.5	41	41	ZG1
31.5	KZD-10	140.5	69	54	52	ZG1-1 / 4
40	KZD-12	150.5	79	60	60	ZG1-1 / 2
50	KZD-16	160.5	102	77	77	ZG2
Catatan: Hanya ukuran 01 hingga 08 yang memenuhi standar ISO 7241-B
