Rincian produk
Tempat asal: Ningbo, Tiongkok (Daratan)
Nama merek: SONGQIAO
Nomor model: LSQ-S7
Syarat Pembayaran & Pengiriman
Kuantitas min Order: Dapat dinegosiasikan
Harga: dapat dinegosiasikan
Kemasan rincian: paket ekspor standar atau sesuai permintaan pelanggan.
Waktu pengiriman: dalam waktu 30 hari atau sesuai kebutuhan pelanggan.
Menyediakan kemampuan: 50.000 pcs / hari, sesuai kapasitas bengkel perakitan
Standar: |
Kompatibel dengan seri cupla NITTO HSP, katup si kecil |
WP: |
Tekanan kerja hingga 5.000 psi (345 bar) |
Bahan: |
Baja karbon |
Ukuran: |
1/4' - 1' |
Benang: |
BSPP, BSPT, NPT, NPTF, SAE |
Hubungan: |
Mengunci bola |
Standar: |
Kompatibel dengan seri cupla NITTO HSP, katup si kecil |
WP: |
Tekanan kerja hingga 5.000 psi (345 bar) |
Bahan: |
Baja karbon |
Ukuran: |
1/4' - 1' |
Benang: |
BSPP, BSPT, NPT, NPTF, SAE |
Hubungan: |
Mengunci bola |

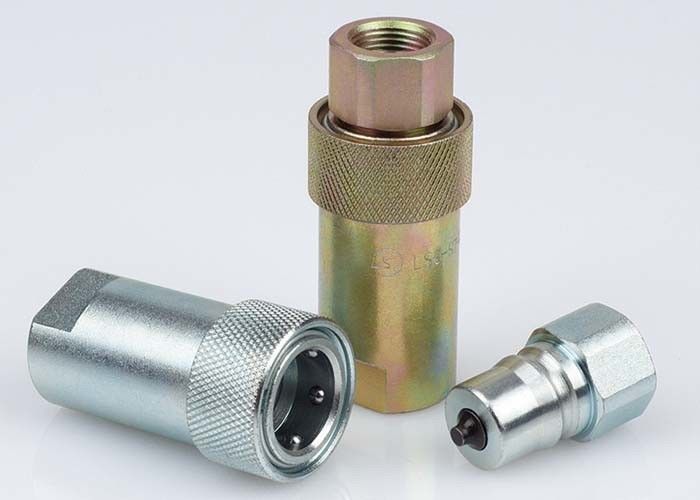

LSQ-S7 Nitto HSP cupla Type, Kopling Hidraulik dalam Baja Karbon, Chrome Tiga
Deskripsi:
LSQ-S7 kopling cepat hidrolik tipe dekat (baja)
Aplikasi: Seri LSQ-S7 menghadirkan ke industri desain yang telah terbukti untuk digunakan pada peralatan konstruksi, peralatan kehutanan, mesin pertanian, peralatan oli, mesin pabrik baja, dan aplikasi hidraulik lain yang menuntut.
Spesifikasi
| Ukuran Tubuh (dalam) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Tekanan Terukur (PSI) | 5.000 | 4000 | 4000 | 3000 | 3000 |
| Arus Terukur (GPM) | 3 | 6 | 12 | 28 | 50 |
| Rentang Suhu (std seals) | -20 ℃ hingga + 100 ℃ | ||||
| Bahan segel standar | NBR | ||||
Fitur kopling Seri LSQ-S7:
1. Katup popet tersedia untuk mencegah kebocoran yang terlepas.
2. Katup poppet terbuka secara otomatis saat digabungkan, dalam tekanan kerja terukur, untuk menjaga aliran dengan cepat.
3. Bagian kritis dikeraskan untuk ketahanan.
4. Mekanisme penguncian bola yang dapat diandalkan menyatukan kedua belah pihak.
5. Soket dan steker adalah mesin presisi dari stok batang padat.
6. Kompatibel dengan NITTO HSP coupler Series.
Kinerja: Cairan Uji: Oli-200SUS, 1GPM = 3.78L / Min, 1PSID = 0.0069MPa.
Seri LSQ-S7 (1/4 ", 3/8", 1/2 ", 3/4", 1 ")
Stopkontak
| PARTNO. | LS | ￠ D | HEX1 | SEBUAH | T |
| LSQ-S7-02SF | 53.4 | 28.5 | 19 | 12.5 | G1 / 4 NPT1 / 4 |
| LSQ-S7-03SF | 60.4 | 33 | 23 | 14 | G3 / 8 NPT3 / 8 |
| LSQ-S7-04SF | 72 | 43.5 | 35 | 18 | G1 / 2 NPT1 / 2 |
| LSQ-S7-06SF | 72 | 43.5 | 35 | 18 | G3 / 4 NPT3 / 4 |
| LSQ-S7-08SF | 93 | 58.2 | 46 | 22 | G1 NPT1 |
Steker
| PARTNO. | LP | C | HEX2 | SEBUAH | T |
| LSQ-S7-02PF | 36 | 17.5 | 19 | 12 | G1 / 4 NPT1 / 4 |
| LSQ-S7-03PF | 38 | 22.5 | 23 | 13 | G3 / 8 NPT3 / 8 |
| LSQ-S7-04PF | 50 | 27.5 | 32 | 16 | G1 / 2 NPT1 / 2 |
| LSQ-S7-06PF | 50 | 27.5 | 32 | 18 | G3 / 4 NPT3 / 4 |
| LSQ-S7-08PF | 61 | 36 | 41 | 22 | G1 NPT1 |
Pemasangan Kopling
| PARTNO. | L | ￠ D | HEX1 | HEX2 | T |
| LSQ-S7-02 | 72.5 | 28.5 | 19 | 19 | G1 / 4 NPT1 / 4 |
| LSQ-S7-03 | 76.5 | 33 | 23 | 23 | G3 / 8 NPT3 / 8 |
| LSQ-S7-04 | 95 | 43.5 | 35 | 32 | G1 / 2 NPT1 / 2 |
| LSQ-S7-06 | 95 | 43.5 | 35 | 32 | G3 / 4 NPT3 / 4 |
| LSQ-S7-08 | 119.2 | 58.2 | 46 | 41 | G1 NPT1 |
