Rincian produk
Tempat asal: Ningbo, Tiongkok (Daratan)
Nama merek: SONGQIAO
Nomor model: LSQ-S4
Syarat Pembayaran & Pengiriman
Kuantitas min Order: Dapat dinegosiasikan
Harga: dapat dinegosiasikan
Kemasan rincian: paket ekspor standar atau sesuai permintaan pelanggan.
Waktu pengiriman: dalam waktu 30 hari atau sesuai kebutuhan pelanggan.
Menyediakan kemampuan: 50.000 pcs / hari, sesuai kapasitas bengkel perakitan
Standar: |
Seri ISO 5675, katup bola |
WP: |
Tekanan kerja hingga 5.000 psi (345 bar) |
Bahan: |
Baja karbon |
Ukuran: |
1/4' - 1' |
Benang: |
BSPP, BSPT, NPT, NPTF, SAE |
Hubungan: |
Mengunci bola |
Standar: |
Seri ISO 5675, katup bola |
WP: |
Tekanan kerja hingga 5.000 psi (345 bar) |
Bahan: |
Baja karbon |
Ukuran: |
1/4' - 1' |
Benang: |
BSPP, BSPT, NPT, NPTF, SAE |
Hubungan: |
Mengunci bola |

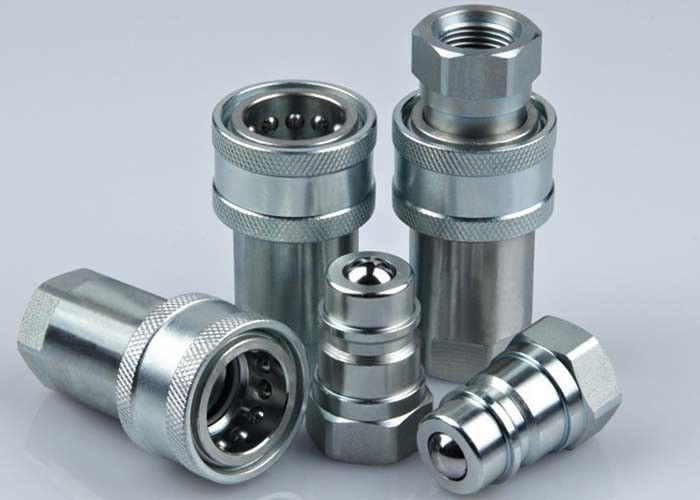

LSQ-S4, ISO5675, Jenis katup bola Kopling hidrolik di baja karbon, Chrome Tiga
Deskripsi:
LSQ-S4 Klep Bola Tipe Hydraulic Quick Coupling ((Baja)
Aplikasi: Seri LSQ-S4 membawa ke industri desain yang terbukti untuk digunakan pada peralatan konstruksi, perkebunan hutan Peralatan, mesin pertanian, alat minyak, mesin pabrik baja,dan aplikasi hidraulik lainnya yang menuntut.
Spesifikasi:
| Ukuran tubuh (dalam) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Tekanan nominal (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
| Aliran Nominal (GPM) | 3 | 6 | 12 | 28 | 50 |
| Rentang suhu (std seal) | -20°C sampai +120°C | ||||
| Bahan segel standar | NBR | ||||
Fitur LSQ-S4:
1. katup boneka tersedia untuk mencegah kebocoran tidak terpasang.
2Katup bola tersedia untuk keandalan yang kokoh dalam aplikasi hidrolik tugas berat dalam tekanan kerja nominal.
3. keras, bola paduan krom yang digunakan untuk katup, itu akan dimuat pada kursi katup oleh pegas.
4Katup menyediakan segel logam-ke-logam antara bola dan kursi dicetak.
5Bagian-bagian penting diperkuat untuk daya tahan.
6Mekanisme penguncian bola yang dapat diandalkan menahan kedua belah pasangan bersama.
7Soket dan colokan yang presisi mesin dari bahan bar padat.
8. seri LSQ-S4 sesuai dengan standar ISO5675.
9. Kompatibel dengan seri PARKER 4000 dan seri FASTER NV/NS.
Kinerja: Cairan uji: Minyak-200SUS,1GPM=3,78L/Min,1PSID=0,0069MPa.
Seri LSQ-S4 (1/4",3/8",1/2",3/4",1")
Soket
| ISO | Teman. | LS | ¢ D | HEX1 | A | T |
| 6.3 | LSQ-S4-02SF | 53.5 | 27.6 | 19 | 12.5 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03SF | 63 | 34 | 24 | 13 | G3/8 NPT3/8 |
| 12.5 | LSQ-S4-04SF | 66.3 | 38.6 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06SF | 82.5 | 48.2 | 34 | 19 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06SF(E) | 83.5 | 47.5 | 35 | 18 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08SF | 96.5 | 56 | 41 | 21 | G1 NPT1 |
| Catatan: LSQ-S4-06SF FASTER interchange, LSQ-S4-06SF(E) Parker interchange | ||||||
Plug
| ISO | Teman. | LP | d | C | HEX2 | A | T |
| 6.3 | LSQ-S4-02PF | 36 | 14.2 | 18.5 | 19 | 12.5 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03PF | 40 | 19 | 22 | 24 | 13 | G3/8 NPT3/8 |
| 12.5 | LSQ-S4-04PF | 43.5 | 20.5 | 27 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06PF | 53.5 | 28 | 32 | 34 | 19 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06PF ((E) | 51 | 26.9 | 28.5 | 33.3 | 18 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08PF | 63 | 31.3 | 38 | 41 | 21 | G1" NPT1" |
| Catatan: LSQ-S4-06SF FASTER interchange, LSQ-S4-06SF(E) Parker interchange | |||||||
Fitting kopling
| ISO | Teman. | L | ¢ D | HEX1 | HEX2 | T |
| 6.3 | LSQ-S4-02 | 72.2 | 27.6 | 19 | 19 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03 | 82.6 | 34 | 24 | 24 | G3/8 NPT3/8 |
| 12.5 | LSQ-S4-04 | 87.8 | 38.6 | 27 | 27 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06 | 107.8 | 48.2 | 34 | 34 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06 ((E) | 102 | 47.5 | 35 | 33.5 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08 | 126.8 | 56.2 | 41 | 41 | G1 NPT1 |
| Catatan: LSQ-S4-06SF FASTER interchange, LSQ-S4-06SF(E) Parker interchange | ||||||
