Rincian produk
Tempat asal: Ningbo, Tiongkok (Daratan)
Nama merek: SONGQIAO
Nomor model: KZD
Syarat Pembayaran & Pengiriman
Kuantitas min Order: Dapat dinegosiasikan
Harga: dapat dinegosiasikan
Kemasan rincian: paket ekspor standar atau sesuai permintaan pelanggan.
Waktu pengiriman: dalam waktu 30 hari atau sesuai kebutuhan pelanggan.
Menyediakan kemampuan: 50.000 pcs / hari, sesuai kapasitas bengkel perakitan
Standar: |
ISO 7241-1 seri “B”, katup si kecil |
WP: |
Tekanan kerja hingga 1.000 psi (69 bar) |
bahan: |
Kuningan |
Size: |
1/8' - 2' |
Benang: |
BSPP, BSPT, NPT, NPTF, SAE |
Koneksi: |
Mengunci bola |
Standar: |
ISO 7241-1 seri “B”, katup si kecil |
WP: |
Tekanan kerja hingga 1.000 psi (69 bar) |
bahan: |
Kuningan |
Size: |
1/8' - 2' |
Benang: |
BSPP, BSPT, NPT, NPTF, SAE |
Koneksi: |
Mengunci bola |

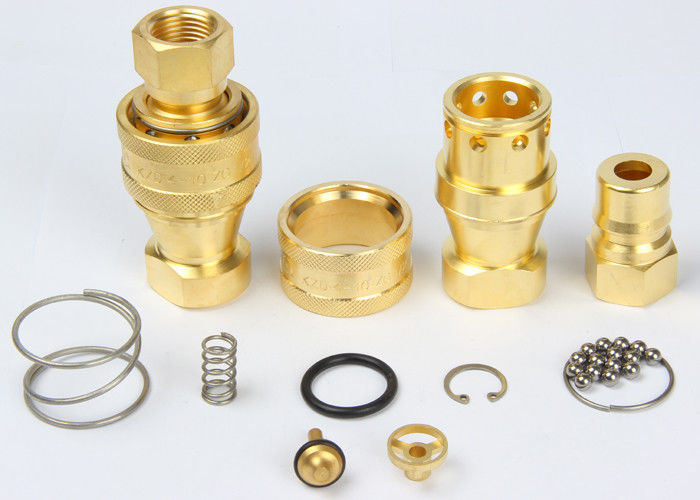

KZD, ISO7241-B Kopling Cepat Hidraulik di Thread Wanita, Kuningan
Descripton:
KZD Tekanan Menengah Kopling Cepat Pneumatik Dan Hidraulik Berkinerja Tinggi (Kuningan)
Aplikasi: KZD coupling seri kopling cepat katup poppet dapat dipertukarkan dengan standar internasional ISO 7241-1 "B", diproduksi di kuningan.Seri "KZD" menawarkan ketahanan korosif untuk aplikasi yang kompatibel dengan kuningan dalam aplikasi industri.
Spesifikasi
| Ukuran Tubuh (dalam) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 (1/4) | 1 (1/2) | 2 |
| Tekanan Terukur (PSI) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 |
| Arus Terukur (GPM) | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
| Rentang Suhu (std seals) | -20 ℃ hingga + 120 ℃ | ||||||||
| Bahan segel standar | NBR | ||||||||
Fitur kopling Seri KZD:
1. Katup popet tersedia untuk mencegah kebocoran yang terlepas.
2. Katup poppet terbuka secara otomatis ketika digabungkan dalam tekanan kerja terukur, untuk menjaga aliran dengan cepat.
3. Mekanisme penguncian bola yang dapat diandalkan menyatukan kedua belah pihak.
4. Soket dan steker adalah mesin presisi dari stok batang padat.
5. Seri KZD sesuai dengan standar ISO7241-B.
6. Kompatibel dengan PARKER 60 Series, FASTER HNV Series, AEROQUIP FD45 Series dan HANSEN HK Series.
Kinerja: Cairan Uji: Oli-150SUS.
KZD (1/8 ", 1/4", 3/8 ", 1/2") KZD (3/4 ", 1", 11/4 ", 11/2", 2 ")
Stopkontak
| ISO | PARTNO. | LS | ￠ D | HEX1 | SEBUAH | T |
| 5 | KZD-01SF | 48 | 24 | 14 | 8 | G1 / 8 |
| 6.3 | KZD-02SF | 58 | 27 | 19 | 12.5 | ZG1 / 4 |
| 10 | KZD-03SF | 65 | 35 | 22 | 13 | ZG3 / 8 |
| 12.5 | KZD-04SF | 72.5 | 45 | 29 | 14 | ZG1 / 2 |
| 20 | KZD-06SF | 88 | 54 | 36 | 17 | ZG3 / 4 |
| 25 | KZD-08SF | 102 | 64.5 | 41 | 23 | ZG1 |
| 31.5 | KZD-10SF | 115 | 69 | 54 | 27 | ZG1-1 / 4 |
| 40 | KZD-12SF | 124 | 79 | 60 | 27 | ZG1-1 / 2 |
| 50 | KZD-16SF | 132 | 102 | 77 | 30 | ZG2 |
| Catatan: Hanya ukuran 01 hingga 08 yang memenuhi standar ISO 7241-B | ||||||
Steker
| ISO | PARTNO. | LP | d | C | HEX2 | SEBUAH | T |
| 5 | KZD-01PF | 29 | 10.8 | 19 | 14 | 8 | G1 / 8 |
| 6.3 | KZD-02PF | 36 | 14.2 | 22.5 | 17 | 12.5 | ZG1 / 4 |
| 10 | KZD-03PF | 40 | 19 | 25 | 22 | 13 | ZG3 / 8 |
| 12.5 | KZD-04PF | 44 | 23.5 | 28 | 27 | 14 | ZG1 / 2 |
| 20 | KZD-06PF | 52 | 31.4 | 36 | 36 | 17 | ZG3 / 4 |
| 25 | KZD-08PF | 62 | 37.8 | 40 | 41 | 23 | ZG1 |
| 31.5 | KZD-10PF | 70 | 45 | 45 | 52 | 27 | ZG1-1 / 4 |
| 40 | KZD-12PF | 75 | 50 | 49 | 60 | 27 | ZG1-1 / 2 |
| 50 | KZD-16PF | 80 | 70 | 52 | 77 | 30 | ZG2 |
| Catatan: Hanya ukuran 01 hingga 08 yang memenuhi standar ISO 7241-B | |||||||
Digabungkan
| ISO | PARTNO. | L | ￠ D | HEX1 | HEX2 | T |
| 5 | KZD-01 | 58.5 | 24 | 14 | 14 | G1 / 8 |
| 6.3 | KZD-02 | 72.5 | 28 | 19 | 17 | ZG1 / 4 |
| 10 | KZD-03 | 80.5 | 35 | 22 | 22 | ZG3 / 8 |
| 12.5 | KZD-04 | 89 | 45 | 29 | 27 | ZG1 / 2 |
| 20 | KZD-06 | 105 | 54 | 36 | 36 | ZG3 / 4 |
| 25 | KZD-08 | 124.5 | 64.5 | 41 | 41 | ZG1 |
| 31.5 | KZD-10 | 140.5 | 69 | 54 | 52 | ZG1-1 / 4 |
| 40 | KZD-12 | 150.5 | 79 | 60 | 60 | ZG1-1 / 2 |
| 50 | KZD-16 | 160.5 | 102 | 77 | 77 | ZG2 |
| Catatan: Hanya ukuran 01 hingga 08 yang memenuhi standar ISO 7241-B | ||||||
