Rincian produk
Tempat asal: Ningbo, Tiongkok (Daratan)
Nama merek: SONGQIAO
Nomor model: LSQ-FF
Syarat Pembayaran & Pengiriman
Kuantitas min Order: Dapat dinegosiasikan
Harga: dapat dinegosiasikan
Kemasan rincian: paket ekspor standar atau sesuai permintaan pelanggan.
Waktu pengiriman: dalam waktu 30 hari atau sesuai kebutuhan pelanggan.
Menyediakan kemampuan: 50.000 pcs / hari, sesuai kapasitas bengkel perakitan
Standar: |
Seri ISO 16028, permukaan datar |
WP: |
Tekanan kerja hingga 5.000 psi (345 bar) |
bahan: |
Baja karbon |
Ukuran: |
1/4' - 2' |
Benang: |
BSPP, BSPT, NPT, NPTF, SAE |
Koneksi: |
Mengunci bola |
Standar: |
Seri ISO 16028, permukaan datar |
WP: |
Tekanan kerja hingga 5.000 psi (345 bar) |
bahan: |
Baja karbon |
Ukuran: |
1/4' - 2' |
Benang: |
BSPP, BSPT, NPT, NPTF, SAE |
Koneksi: |
Mengunci bola |

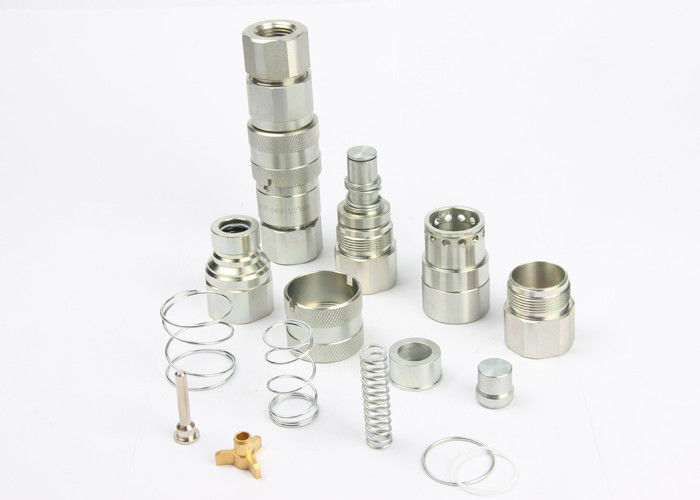

LSQ-FF, ISO16028, Muka Datar, Kopling Cepat Hidraulik Jenis katup non-tumpahan, Seri Parker FEM / FEC
Aplikasi:
• Attachment skid loader
• Alat hidrolik
| Ukuran Tubuh (dalam) | 1/4 (02) | 3/8 (03) | 1/2 (04) | 5/8 (06) | 3/4 (08) | 1 (10) | 1-1 / 2 (12) | 2 (16) |
| Tekanan Terukur (PSI) | 5.000 | 4350 |
4350 |
3625 | 3625 | 3000 | 3000 | 3000 |
| Arus Terukur (GPM) | 3 | 6 | 12 | 20 | 28 | 50 | 80 | 100 |
| Tumpahan (ML) | 0,006 | 0,012 | 0,02 | 0,026 | 0,032 | 0,035 | 0,05 | 0.1 |
| (maks. per pemutusan) | ||||||||
| Rentang Suhu | -20 ℃ hingga + 120 ℃ | |||||||
| Sbahan segel tandard NBR | ||||||||
• Muka datar mudah dibersihkan, membantu mengurangi masuknya kontaminasi ke sirkuit hidrolik.
• Kehilangan cairan minimal selama koneksi / pemutusan, mengurangi kehilangan cairan ke lingkungan.
• Sedikit masuknya udara selama koneksi / pemutusan, meningkatkan fungsi sirkuit yang benar.
• Aliran linier mengurangi turbulensi internal dan penurunan tekanan, menjaga efisiensi sirkuit di seluruh sistem.
• Resistensi yang baik pada tekanan impuls.
• Desain ramping yang kompak.
• Aman dan mudah digunakan.
• Seri LSQ-FF sesuai dengan standar ISO16028.
• Kompatibel dengan PARKER FEM Series, STUCCHI FIRG Series, AEROQUIP FD89 Series dan HANSEN FF Series.
| ISO | BAGIAN NO | LS | D | HEX1 | SEBUAH | T |
| 6.3 | LSQ-FF-02SF | 58.2 | 28 | 20 | 14 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-FF-03SF | 68.2 | 32 | 24 | 14 | G3 / 8 NPT3 / 8 |
| 10 | LSQ-FF-03SF | 72.2 | 32 | 27 | 18 | G1 / 2 NPT1 / 2 |
| 12.5 | LSQ-FF-04SF | 75 | 38 | 32 | 18 | G1 / 2 NPT1 / 2 |
| 12.5 | LSQ-FF-04SF | 79 | 38 | 36 | 22 | G3 / 4 NPT3 / 4 |
| 16 | LSQ-FF-06SF | 80 | 42 | 36 | 22 | G3 / 4 NPT3 / 4 |
| 19 | LSQ-FF-08SF | 99.8 | 48 | 41 | 22 | G3 / 4 NPT3 / 4 |
| 19 | LSQ-FF-08SF | 99.8 | 48 | 41 | 23.5 | G1 NPT1 |
| 25 | LSQ-FF-10SF | 111.5 | 56 | 55 | 24 | G1-1 / 4 NPT1-1 / 4 |
| - | LSQ-FF-12SF | 150 | 79.5 | 65 | 30 | G1-1 / 2 NPT1-1 / 2 |
| - | LSQ-FF-16SF | 167 | 98.5 | 85 | 31 | G2 NPT2 |
| ISO | BAGIAN NO | LP | d | C | HEX2 | SEBUAH | T |
| 6.3 | LSQ-FF-02PF | 49.2 | 16.1 | 15.2 | 20 | 14 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-FF-03PF | 55.8 | 19.7 | 19.5 | 24 | 14 | G3 / 8 NPT3 / 8 |
| 10 | LSQ-FF-03PF | 59.8 | 19.7 | 19.5 | 27 | 18 | G1 / 2 NPT1 / 2 |
| 12.5 | LSQ-FF-04PF | 72 | 24.5 | 21.6 | 32 | 18 | G1 / 2 NPT1 / 2 |
| 12.5 | LSQ-FF-04PF | 76 | 24.5 | 21.6 | 36 | 22 | G3 / 4 NPT3 / 4 |
| 16 | LSQ-FF-06PF | 75.5 | 27 | 21.6 | 36 | 22 | G3 / 4 NPT3 / 4 |
| 19 | LSQ-FF-08PF | 93.8 | 30 | 29 | 41 | 22 | G3 / 4 NPT3 / 4 |
| 19 | LSQ-FF-08PF | 93.8 | 30 | 29 | 41 | 23.5 | G1 NPT1 |
| 25 | LSQ-FF-10PF | 90 | 36 | 34 | 55 | 24 | G1-1 / 4 NPT1-1 / 4 |
| - | LSQ-FF-12PF | 112 | 57 | 38 | 65 | 30 | G1-1 / 2 NPT1-1 / 2 |
| - | LSQ-FF-16PF | 123.9 | 73 | 40.5 | 75 | 31 | G2 NPT2 |
| ISO | BAGIAN NO | L | D | HEX1 | HEX2 | T |
| 6.3 | LSQ-FF-02 | 96.2 | 28 | 20 | 20 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-FF-03 | 108.4 | 32 | 24 | 24 | G3 / 8 NPT3 / 8 |
| 10 | LSQ-FF-03 | 116.4 | 32 | 27 | 27 | G1 / 2 NPT1 / 2 |
| 12.5 | LSQ-FF-04 | 129.3 | 38 | 32 | 32 | G1 / 2 NPT1 / 2 |
| 12.5 | LSQ-FF-04 | 137.3 | 38 | 36 | 36 | G3 / 4 NPT3 / 4 |
| 16 | LSQ-FF-06 | 138 | 42 | 36 | 36 | G3 / 4 NPT3 / 4 |
| 19 | LSQ-FF-08 | 172.1 | 48 | 41 | 41 | G3 / 4 NPT3 / 4 |
| 19 | LSQ-FF-08 | 172.1 | 48 | 41 | 41 | G1 NPT1 |
| 25 | LSQ-FF-10 | 178 | 56 | 55 | 55 | G1-1 / 4 NPT1-1 / 4 |
| - | LSQ-FF-12 | 233.4 | 79.5 | 65 | 65 | G1-1 / 2 NPT1-1 / 2 |
| - | LSQ-FF-16 | 251.7 | 98.5 | 85 | 75 | G2 NPT2 |
