12GPM Flush Face Hydraulic Quick Couplers Connect Under Pressure Plat Zinc Nickle

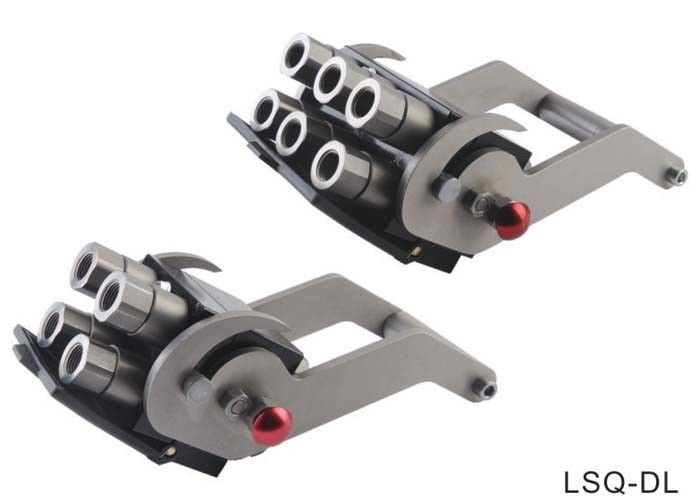

LSQ-DL / DLD, ISO16028, Kopling Hidraulik Jenis Multi-Kopling dalam Baja Karbon, Terhubung di Bawah Tekanan, Plat Nikel Seng

Deskripsi:

LSQ-DL / DLD memiliki struktur kompak, multi-kopling manual yang menawarkan berbagai solusi untuk aplikasi apa pun yang memerlukan sambungan dan pemutusan beberapa hidraulik.Hingga 6 saluran dapat dihubungkan dan diputuskan secara bersamaan dengan gerakan yang aman, sederhana, dan cepat yang membutuhkan sedikit usaha.Garis dapat memiliki ukuran yang sama atau setiap baris dapat berbeda dari yang lain sesuai dengan aplikasi.

FITUR TEKNIS DAN OPSI

Dapat dipertukarkan: Standar internal Songqiao

Koneksi mekanis: Kamera internal dan pin pengunci

Sistem koneksi: Memutar tuas

Sistem pemutusan: Memutar tuas

Bahan konstruksi dan perawatan permukaan:

Pelat bodi dalam oksidasi paduan aluminium

Cam dan pin dari baja karbon tahan tinggi dengan perlakuan panas khusus.

Komponen lain dalam baja karbon dengan perlakuan pelapisan seng atau nikel seng.

CARA PENGGUNAAN

UNTUK MENGHUBUNGKAN:

Sebelum pasangan bersihkan permukaan kopling kawin datar untuk menghindari masuknya kotor ke dalam sirkuit.

Masukkan pin pemandu multikopel seluler

di lubang multikopel tetap dan gerakkan setengah ponsel sampai kontak permukaan kopling (gbr. 1).

Bertindak pada pegangan putar tuas ke arah multicoupling tetap (gbr. 2).

Terus putar hingga kunci pengaman otomatis terkunci (gbr. 3).

Sekarang multicoupling sudah terhubung dan siap untuk bekerja.Dalam kasus koneksi dengan tekanan sisa di sirkuit, gaya maksimum hanya diperlukan untuk sepertiga terakhir dari koneksi.

UNTUK MEMUTUSKAN

Tekan tombol pengaman merah, pada saat yang sama bertindak pada pegangan putar tuas ke arah multikopel seluler (gbr. 4).

Terus putar hingga penghentian mekanis tuas (gbr. 5)

Sekarang multicoupling tidak digabungkan dan dimungkinkan untuk menarik separuh ponsel (gbr. 6).

Saat multicoupling tetap dipasang terbalik, multikoupling seluler harus didukung agar tidak jatuh sehingga menyebabkan kerusakan.

Dalam kasus pemutusan dengan tekanan sisa di sirkuit, gaya maksimum diperlukan hanya untuk sepertiga pertama pemutusan.

INSTALASI:

Perbaiki multikopel tetap pada mesin menggunakan sekrup pengencang seperti yang ditunjukkan pada gambar di bawah ini.
