Rincian produk
Tempat asal: Ningbo, Tiongkok (Daratan)
Nama merek: SONGQIAO
Nomor model: KZF
Syarat Pembayaran & Pengiriman
Kuantitas min Order: Dapat dinegosiasikan
Harga: dapat dinegosiasikan
Kemasan rincian: paket ekspor standar atau sesuai permintaan pelanggan.
Waktu pengiriman: dalam waktu 30 hari atau sesuai kebutuhan pelanggan.
Menyediakan kemampuan: 50.000 pcs / hari, sesuai kapasitas bengkel perakitan
Standar: |
ISO 7241-1 seri “B”, katup si kecil |
WP: |
Tekanan kerja hingga 1.000 psi (69 bar) |
bahan: |
Besi tahan karat |
Ukuran: |
1/8' - 2' |
Benang: |
BSPP, BSPT, NPT, NPTF, SAE |
Koneksi: |
Mengunci bola |
Standar: |
ISO 7241-1 seri “B”, katup si kecil |
WP: |
Tekanan kerja hingga 1.000 psi (69 bar) |
bahan: |
Besi tahan karat |
Ukuran: |
1/8' - 2' |
Benang: |
BSPP, BSPT, NPT, NPTF, SAE |
Koneksi: |
Mengunci bola |

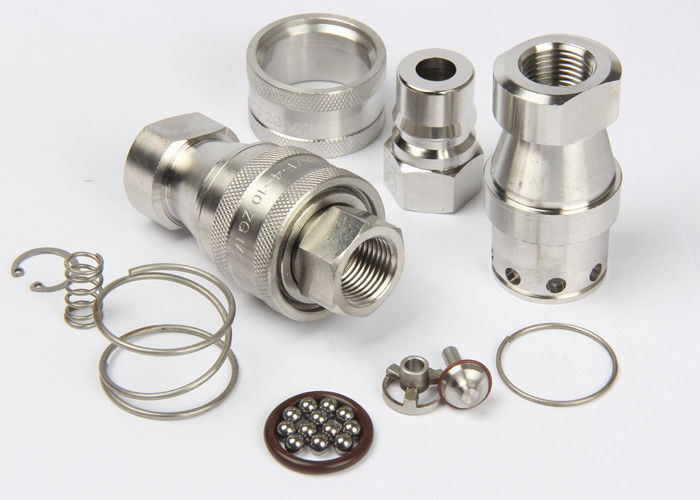

Kopling Sambung Cepat Hidraulik KZF, ISO7241-B di Thread Wanita, Baja Tahan Karat SS304
Deskripsi:
Kopling Cepat Hidraulik Tipe Tutup KZF (baja tahan karat 304)
Kopling KZF, digunakan di seluruh spektrum aplikasi hidrolik.Coupling Shut-Off Ganda ini dapat ditemukan di mana pun jalur transfer fluida perlu disambungkan dan diputus untuk pengoperasian atau pemeliharaan peralatan, dan kehilangan fluida tidak diinginkan.Terutama digunakan dengan cairan hidrolik.Kopling KZF juga digunakan dengan bahan kimia, air, uap, dan beberapa gas.
Spesifikasi
| Ukuran Tubuh (dalam) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1(1/4) | 1(1/2) | 2 |
| Tekanan Terukur (PSI) | 2000 | 2000 | 1500 | 1500 | 1500 | 1000 | 1000 | 1000 | 1000 |
| Nilai Aliran (GPM) | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
| Kisaran Suhu (segel std) | -20 ℃ hingga +120 ℃ | ||||||||
| Bahan segel standar | VITON | ||||||||
Fitur kopling Seri KZF:
1, Positif, koneksi cepat dipastikan dengan snap bersama-sama mengunci sistem bola.Saat terhubung, bagian jantan dan betina dapat berputar, bahkan di bawah tekanan, sehingga menghindari tegangan puntir pada selang fleksibel.
2, Dirancang untuk menahan puncak dan pulsa tekanan tinggi.
3, Poppet valves memiliki mata air yang seimbang dan saluran aliran oli yang dikalibrasi untuk meminimalkan penurunan tekanan.
4, segel katup kecil memiliki tepi pelindung yang tahan guncangan.
5. Seri KZF sesuai dengan standar ISO 7241-B
6. Kompatibel dengan Seri PARKER 60, Seri HNV LEBIH CEPAT, Seri AEROQUIP FD45 dan Seri HANSEN HK.
KZF (1/8",1/4",3/8",1/2") KZF (3/4",1",11/4",12/2",2")
Stopkontak
| ISO | PARTNO. | LS | ￠D | HEX1 | A | T |
| 5 | KZF-01SF | 48 | 24 | 14 | 8 | G1/8 |
| 6.3 | KZF-02SF | 58 | 27 | 19 | 12.5 | ZG1/4 |
| 10 | KZF-03SF | 65 | 35 | 22 | 13 | ZG3/8 |
| 12.5 | KZF-04SF | 72.5 | 45 | 29 | 14 | ZG1/2 |
| 20 | KZF-06SF | 88 | 54 | 36 | 17 | ZG3/4 |
| 25 | KZF-08SF | 102 | 64.5 | 41 | 23 | ZG1 |
| 31.5 | KZF-10SF | 115 | 69 | 54 | 27 | ZG1-1/4 |
| 40 | KZF-12SF | 124 | 79 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16SF | 132 | 102 | 77 | 30 | ZG2 |
| Catatan: Hanya ukuran 01 hingga 08 yang memenuhi standar ISO 7241-B | ||||||
Steker
| ISO | PARTNO. | LP | D | C | HEX2 | A | T |
| 5 | KZF-01PF | 29 | 10.8 | 19 | 14 | 8 | G1/8 |
| 6.3 | KZF-02PF | 36 | 14.2 | 22.5 | 17 | 12.5 | ZG1/4 |
| 10 | KZF-03PF | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
| 12.5 | KZF-04PF | 44 | 23.5 | 28 | 27 | 14 | ZG1/2 |
| 20 | KZF-06PF | 52 | 31.4 | 36 | 36 | 17 | ZG3/4 |
| 25 | KZF-08PF | 62 | 37.8 | 40 | 41 | 23 | ZG1 |
| 31.5 | KZF-10PF | 70 | 45 | 45 | 52 | 27 | ZG1-1/4 |
| 40 | KZF-12PF | 75 | 50 | 49 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16PF | 80 | 70 | 52 | 77 | 30 | ZG2 |
| Catatan: Hanya ukuran 01 hingga 08 yang memenuhi standar ISO 7241-B | |||||||
Pemasangan kopling
| ISO | BAGIAN NO. | L | ￠D | HEX1 | HEX2 | T |
| 5 | KZF-01 | 58.5 | 24 | 14 | 14 | G1/8 |
| 6.3 | KZF-02 | 72.5 | 28 | 19 | 17 | ZG1/4 |
| 10 | KZF-03 | 80.5 | 35 | 22 | 22 | ZG3/8 |
| 12.5 | KZF-04 | 89 | 45 | 29 | 27 | ZG1/2 |
| 20 | KZF-06 | 105 | 54 | 36 | 36 | ZG3/4 |
| 25 | KZF-08 | 124.5 | 64.5 | 41 | 41 | ZG1 |
| 31.5 | KZF-10 | 140.5 | 69 | 54 | 52 | ZG1-1/4 |
| 40 | KZF-12 | 150,5 | 79 | 60 | 60 | ZG1-1/2 |
| 50 | KZF-16 | 160.5 | 102 | 77 | 77 | ZG2 |
| Catatan: Hanya ukuran 01 hingga 08 yang memenuhi standar ISO 7241-B | ||||||
