Rincian produk
Tempat asal: Ningbo, Tiongkok (Daratan)
Nama merek: SONGQIAO
Nomor model: KZF
Syarat Pembayaran & Pengiriman
Kuantitas min Order: Dapat dinegosiasikan
Harga: dapat dinegosiasikan
Kemasan rincian: paket ekspor standar atau sesuai permintaan pelanggan.
Waktu pengiriman: dalam waktu 30 hari atau sesuai kebutuhan pelanggan.
Menyediakan kemampuan: 50.000 pcs / hari, sesuai kapasitas bengkel perakitan
Standar: |
ISO 7241-1 seri “B”, katup si kecil |
WP: |
Tekanan kerja hingga 1.000 psi (69 bar) |
bahan: |
Besi tahan karat |
Ukuran: |
1/8' - 2' |
Benang: |
BSPP, BSPT, NPT, NPTF, SAE |
Koneksi: |
Mengunci bola |
Standar: |
ISO 7241-1 seri “B”, katup si kecil |
WP: |
Tekanan kerja hingga 1.000 psi (69 bar) |
bahan: |
Besi tahan karat |
Ukuran: |
1/8' - 2' |
Benang: |
BSPP, BSPT, NPT, NPTF, SAE |
Koneksi: |
Mengunci bola |

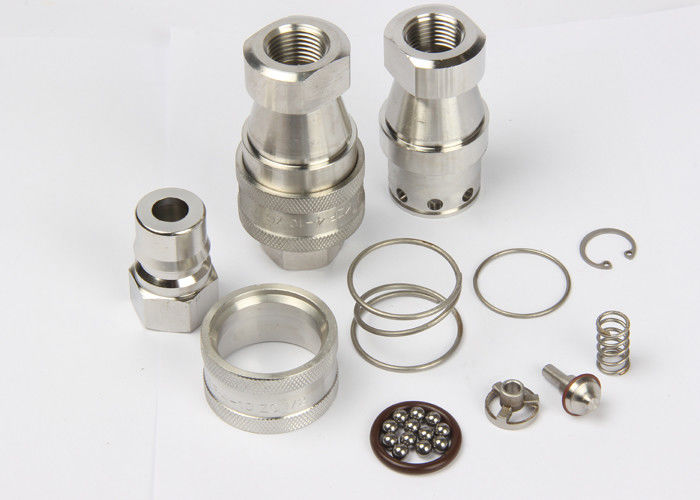

KZF, Kopling Cepat Hidraulik ISO7241-B Stainless Steel SS304
Deskripsi:
Kopling Cepat Hidraulik Tipe Tutup KZF (baja tahan karat 304)
Coupling Seri KZF ISO.B dirancang agar tangguh, tahan lama, dan berkualitas unggul dibandingkan ISO pesaing
7241 produk.Mereka cocok untuk aplikasi industri berat yang biasanya mencakup:
• Pemrosesan dan pembuatan makanan
• Pembuatan kapal
• Lepas Pantai
• Alat mesin/otomatisasi
• Kilang minyak
• Pabrik baja
• Bahan kimia dan obat-obatan
Spesifikasi
| Ukuran Tubuh (dalam) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1(1/4) | 1(1/2) | 2 |
| Tekanan Terukur (PSI) | 2000 | 2000 | 1500 | 1500 | 1500 | 1000 | 1000 | 1000 | 1000 |
| Nilai Aliran (GPM) | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
| Kisaran Suhu (segel std) | -20 ℃ hingga +120 ℃ | ||||||||
| Bahan segel standar | VITON | ||||||||
Fitur kopling Seri KZF:
1. Katup si kecil tersedia untuk mencegah kebocoran yang tidak terhubung.
2. Katup si kecil terbuka secara otomatis saat digabungkan, dalam tekanan kerja pengenal, untuk menjaga aliran dengan cepat.
3. Mekanisme penguncian bola yang dapat diandalkan menyatukan bagian kawin.
4. Soket dan steker adalah mesin presisi dari stok batang padat.
5. Seri KZF sesuai dengan standar ISO 7241-B
6. Kompatibel dengan Seri PARKER 60, Seri HNV LEBIH CEPAT, Seri AEROQUIP FD45 dan Seri HANSEN HK.
KZF (1/8",1/4",3/8",1/2") KZF (3/4",1",11/4",12/2",2")
Stopkontak
| ISO | PARTNO. | LS | ￠D | HEX1 | A | T |
| 5 | KZF-01SF | 48 | 24 | 14 | 8 | G1/8 |
| 6.3 | KZF-02SF | 58 | 27 | 19 | 12.5 | ZG1/4 |
| 10 | KZF-03SF | 65 | 35 | 22 | 13 | ZG3/8 |
| 12.5 | KZF-04SF | 72.5 | 45 | 29 | 14 | ZG1/2 |
| 20 | KZF-06SF | 88 | 54 | 36 | 17 | ZG3/4 |
| 25 | KZF-08SF | 102 | 64.5 | 41 | 23 | ZG1 |
| 31.5 | KZF-10SF | 115 | 69 | 54 | 27 | ZG1-1/4 |
| 40 | KZF-12SF | 124 | 79 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16SF | 132 | 102 | 77 | 30 | ZG2 |
| Catatan: Hanya ukuran 01 hingga 08 yang memenuhi standar ISO 7241-B | ||||||
Steker
| ISO | PARTNO. | LP | D | C | HEX2 | A | T |
| 5 | KZF-01PF | 29 | 10.8 | 19 | 14 | 8 | G1/8 |
| 6.3 | KZF-02PF | 36 | 14.2 | 22.5 | 17 | 12.5 | ZG1/4 |
| 10 | KZF-03PF | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
| 12.5 | KZF-04PF | 44 | 23.5 | 28 | 27 | 14 | ZG1/2 |
| 20 | KZF-06PF | 52 | 31.4 | 36 | 36 | 17 | ZG3/4 |
| 25 | KZF-08PF | 62 | 37.8 | 40 | 41 | 23 | ZG1 |
| 31.5 | KZF-10PF | 70 | 45 | 45 | 52 | 27 | ZG1-1/4 |
| 40 | KZF-12PF | 75 | 50 | 49 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16PF | 80 | 70 | 52 | 77 | 30 | ZG2 |
| Catatan: Hanya ukuran 01 hingga 08 yang memenuhi standar ISO 7241-B | |||||||
Pemasangan kopling
| ISO | BAGIAN NO. | L | ￠D | HEX1 | HEX2 | T |
| 5 | KZF-01 | 58.5 | 24 | 14 | 14 | G1/8 |
| 6.3 | KZF-02 | 72.5 | 28 | 19 | 17 | ZG1/4 |
| 10 | KZF-03 | 80.5 | 35 | 22 | 22 | ZG3/8 |
| 12.5 | KZF-04 | 89 | 45 | 29 | 27 | ZG1/2 |
| 20 | KZF-06 | 105 | 54 | 36 | 36 | ZG3/4 |
| 25 | KZF-08 | 124.5 | 64.5 | 41 | 41 | ZG1 |
| 31.5 | KZF-10 | 140.5 | 69 | 54 | 52 | ZG1-1/4 |
| 40 | KZF-12 | 150,5 | 79 | 60 | 60 | ZG1-1/2 |
| 50 | KZF-16 | 160.5 | 102 | 77 | 77 | ZG2 |
| Catatan: Hanya ukuran 01 hingga 08 yang memenuhi standar ISO 7241-B | ||||||
