Rincian produk
Tempat asal: Ningbo, Tiongkok (Daratan)
Nama merek: SONGQIAO
Nomor model: LSQ-PTR
Syarat Pembayaran & Pengiriman
Kuantitas min Order: Dapat dinegosiasikan
Harga: dapat dinegosiasikan
Kemasan rincian: paket ekspor standar atau sesuai permintaan pelanggan.
Waktu pengiriman: dalam waktu 30 hari atau sesuai kebutuhan pelanggan.
Menyediakan kemampuan: 50.000 pcs / hari, sesuai kapasitas bengkel perakitan
Standar: |
Seri ISO 16028, permukaan datar |
WP: |
Tekanan kerja hingga 5.000 psi (345 bar) |
Bahan: |
Baja karbon |
Ukuran: |
1/4' - 3/8' |
Benang: |
BSPP, BSPT, NPT, NPTF, SAE |
Hubungan: |
Mengunci bola |
Standar: |
Seri ISO 16028, permukaan datar |
WP: |
Tekanan kerja hingga 5.000 psi (345 bar) |
Bahan: |
Baja karbon |
Ukuran: |
1/4' - 3/8' |
Benang: |
BSPP, BSPT, NPT, NPTF, SAE |
Hubungan: |
Mengunci bola |

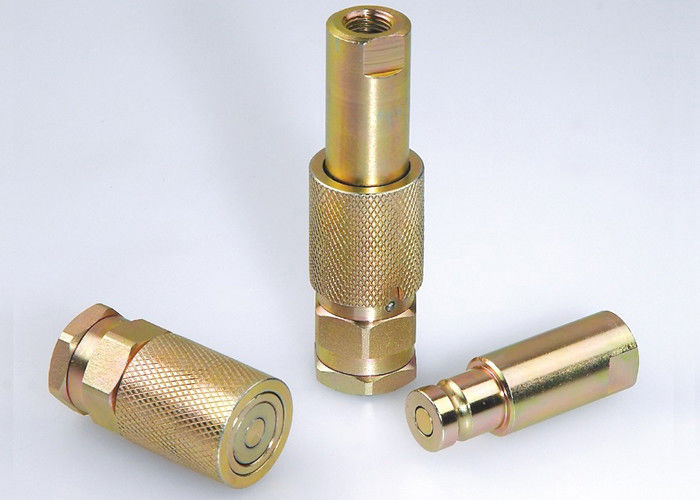

LSQ-PTR, Nitto Interchange, Kopling Hidraulik Jenis Wajah Siram dalam Baja Karbon, Chrome Enam
Deskripsi:
LSQ-PTR Kopling Cepat Hidraulik Tipe Wajah Datar (Baja)
Aplikasi: Coupling Seri SongQiao LSQ-PTR banyak digunakan di pasar utilitas publik di mana tumpahan oli hidraulik dapat menimbulkan bahaya keselamatan yang serius, terutama pada hoist bucket overhead yang digunakan untuk pemeliharaan saluran transmisi daya tegangan tinggi.Kopling ini juga digunakan untuk penggantian cepat Alat hidraulik dalam konstruksi, pemeliharaan kereta api, dan industri pertambangan.Kemudahan pembersihan membuatnya ideal untuk digunakan dalam jenis lingkungan yang tidak bersahabat ini.
Spesifikasi:
| Ukuran Tubuh (dalam) | 1/4 | 3/8 |
| Tekanan Terukur (PSI) | 5.000 | 5.000 |
| Arus Terukur (GPM) | 3 | 6 |
| Rentang Suhu (std seals) | -20 ℃ hingga + 120 ℃ | |
| Tumpahan (ML) (maks. Per. Putuskan sambungan) | 0,015 | 0,015 |
| Inklusi udara (ML) (maks. Per koneksi) | 0,020 | 0,020 |
| Segel Standar | NBR | |
Fitur LSQ-PTR:
1. Mekanisme penguncian selongsong dilakukan dengan memutar selongsong setelah sambungan.Ini mencegah pemutusan yang tidak disengaja saat kopling diseret di sepanjang tanah.
2. Mekanisme selongsong dirancang untuk membantu mencegah masuknya kotoran ke dalam mekanisme internal dan dengan demikian menyebabkan pengoperasian yang salah saat menyambungkan atau melepaskan.Selongsong menutupi cincin penahan dan juga memasukkan segel debu di area pegas.
3. Konstruksi baja, dilapisi seng dengan lapisan kromat kuning.Nipple dan selongsong yang diperkeras serta konstruksi barstock yang kokoh untuk ketahanan maksimum terhadap kerusakan akibat guncangan hidraulik dan mekanis.
4. Segel berikat Nitril / PTFE Anti-Ledakan ini dirancang untuk mencegah ledakan atau kerusakan selama kondisi servis yang parah.
5. Mekanisme penguncian bola yang tahan lama memastikan koneksi yang andal, setiap saat.Bola pengunci dalam jumlah besar mendistribusikan beban kerja secara merata sekaligus menyediakan aksi penyelarasan dan putaran untuk mengurangi torsi selang dan memperpanjang umur selang.PERHATIAN: Produk ini tidak boleh digunakan sebagai alat putar.Rotasi di bawah tekanan akan menyebabkan keausan yang berlebihan dan prematur.
6. Coupling Seri LSQ-PTR menggunakan flush valving saat menghubungkan atau melepaskan.Ini berarti bahwa katup dikawinkan sehingga hanya sejumlah kecil cairan yang dapat hilang selama pemutusan atau pemasukan udara selama penyambungan kembali.
7. Kompatibel dengan 350 Series of NITTO
Performa: Cairan Uji: Oli-200SUS, 1GPM = 3.78L / Min, 1PSID = 0.0069MPa.
Soket seri LSQ-PTR (1/4 ", 3/8")
| PARTNO. | LS | ￠ D | HEX1 | SEBUAH | T |
| LSQ-PTR-02SF | 59.3 | 30.4 | 27 | 14 | ZG1 / 4 NPT1 / 4 |
| LSQ-PTR-03SF | 71.1 | 31.5 | 30 | 16 | ZG3 / 8 NPT3 / 8 |
Steker
| PARTNO. | LP | C | HEX2 | SEBUAH | T |
| LSQ-PTR-02PF | 64 | 20.5 | 19 | 14 | ZG1 / 4 NPT1 / 4 |
| LSQ-PTR-03PF | 71 | 25.5 | 24 | 16 | ZG3 / 8 PT3 / 8 |
Pemasangan Kopling
| PARTNO. | L | ￠ D | HEX1 | HEX2 | T |
| LSQ-PTR-02 | 105.3 | 30.4 | 27 | 19 | ZG1 / 4 NPT1 / 4 |
| LSQ-PTR-03 | 122.2 | 31.5 | 30 | 24 | ZG3 / 8 NPT3 / 8 |
