Rincian produk
Tempat asal: Ningbo, Cina (Daratan)
Nama merek: SONGQIAO
Nomor model: LSQ-RD
Syarat Pembayaran & Pengiriman
Kuantitas min Order: Dapat dinegosiasikan
Harga: dapat dinegosiasikan
Kemasan rincian: paket ekspor standar atau sesuai permintaan pelanggan
Waktu pengiriman: dalam waktu 30 hari atau sesuai kebutuhan pelanggan
Menyediakan kemampuan: 50.000 pcs / hari, sesuai kapasitas bengkel perakitan
Standar: |
Kompatibel dengan Seri NITTO TSP |
WP: |
Tekanan kerja hingga 1000 psi (69 bar) |
Bahan: |
Kuningan atau SS304 |
Ukuran: |
1/8"-1/2" |
Benang: |
BSPP, BSPT, NPT, NPTF, SAE |
Hubungan: |
Mengunci bola |
Standar: |
Kompatibel dengan Seri NITTO TSP |
WP: |
Tekanan kerja hingga 1000 psi (69 bar) |
Bahan: |
Kuningan atau SS304 |
Ukuran: |
1/8"-1/2" |
Benang: |
BSPP, BSPT, NPT, NPTF, SAE |
Hubungan: |
Mengunci bola |

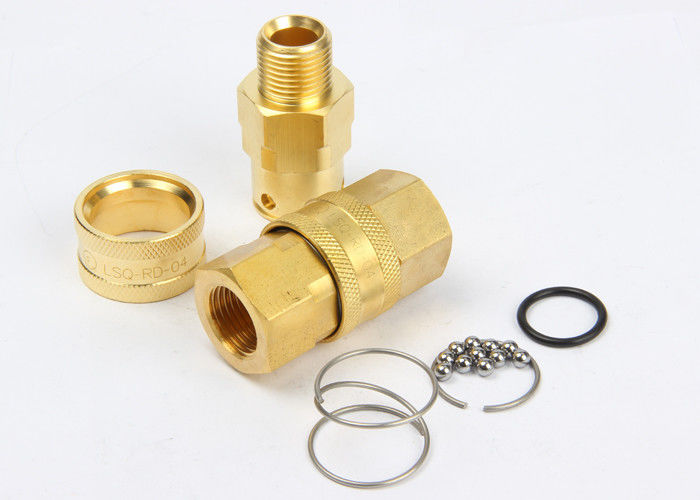

LSQ-RD, Untuk Aplikasi Umum Tekanan Menengah, Kopling Hidraulik dalam Kuningan atau SS304
Deskripsi:
LSQ-RD tipe Jepang hidraulik cepat kopling
Aplikasi:
Mesin cuci air dan uap bertekanan tinggi
Pembersih karpet
Saluran pendingin cetakan
Banyak aplikasi non-klep lainnya.
Spesifikasi:
| Ukuran tubuh (dalam) | 1/8 | 1/4 | 3/8 | 1/2 |
| Tekanan rata-rata (PSI) | ||||
| Brass Cplr/Npl | 1000 | 1000 | 1000 | 1000 |
| SS Cplr/Npl | 2000 | 2000 | 1500 | 1500 |
| Aliran Nominal (GPM) | 3 | 6 | 12 | 12 |
| Rentang suhu (std seal) | -20°C sampai +120°C | |||
Fitur LSQ-RD:
1Lubang yang halus dan terbuka tanpa katup di kedua belah pihak memberikan penurunan tekanan minimal dan memungkinkan pengaman yang mudah dalam aplikasi di mana jalur yang sama digunakan untuk lebih dari satu media.
2. LSQ-RD kopling dan puting diproses dari solid bar stok memberikan kualitas kopling yang tahan lama.
3Titik LSQ-RD tersedia dalam kuningan dan 304 stainless steel sebagai bahan produk standar.
4. Puting LSQ-RD tersedia dalam 304 stainless steel, kuningan.
5LSQ-RD adalah kopling interchange karena dimensi dan fungsi dapat bergantian dengan kopling serupa yang dibuat oleh produsen lain.
6. Kompatibel dengan seri NITTO TSP.
Kinerja: Cairan uji:Minyak-200SUS,1GPM=3,78L/Min,1PSID=0,0069MPa
Seri LSQ-RD (1/8",1/4",3/8",1/2") Soket
| Bagian NO. | LS | ¢ D | HEX1 | A | T |
| LSQ-RD-01SF | 27 | 17.5 | 14 | 9 | ZG1/8 |
| LSQ-RD-02SF | 32 | 24 | 19 | 13 | ZG1/4 |
| LSQ-RD-03SF | 35.8 | 28.3 | 23 | 13 | ZG3/8 |
| LSQ-RD-04SF | 42.6 | 35 | 29 | 17 | ZG1/2 |
| LSQ-RD-06SF | 49.5 | 41 | 36 | 18 | ZG3/4 |
| LSQ-RD-08SF | 59.3 | 57.8 | 50 | 22 | ZG1 |
| Bagian NO. | LS | ¢ D | HEX1 | A | T |
| LSQ-RD-01SM | 30 | 17.5 | 14 | 9 | ZG1/8 |
| LSQ-RD-02SM | 42 | 24 | 19 | 13 | ZG1/4 |
| LSQ-RD-03SM | 46.3 | 28.3 | 23 | 13 | ZG3/8 |
| LSQ-RD-04SM | 56.1 | 35 | 29 | 17 | ZG1/2 |
| LSQ-RD-06SM | 61 | 41 | 36 | 18 | ZG3/4 |
| LSQ-RD-08SM | 67.3 | 57.8 | 50 | 22 | ZG1 |
Plug
| Bagian NO. | LP | C | HEX2 | A | T |
| LSQ-RD-01PF | 26 | 15.5 | 14 | 9 | ZG1/8 |
| LSQ-RD-02PF | 35 | 18 | 17 | 13 | ZG1/4 |
| LSQ-RD-03PF | 38 | 21.2 | 21 | 13 | ZG3/8 |
| LSQ-RD-04PF | 45 | 24.5 | 29 | 17 | ZG1/2 |
| LSQ-RD-06PF | 50 | 28 | 32 | 18 | ZG3/4 |
| LSQ-RD-08PF | 61 | 36 | 41 | 22 | ZG1 |
| Bagian NO. | LP | C | HEX1 | A | T |
| LSQ-RD-01PM | 32 | 15.5 | 12 | 9 | ZG1/8 |
| LSQ-RD-02PM | 38 | 18 | 17 | 13 | ZG1/4 |
| LSQ-RD-03PM | 43 | 21.2 | 19 | 13 | ZG3/8 |
| LSQ-RD-04PM | 52 | 24.5 | 23 | 17 | ZG1/2 |
| LSQ-RD-06PM | 56 | 28 | 29 | 18 | ZG3/4 |
| LSQ-RD-08PM | 73 | 36 | 41 | 22 | ZG1 |
