Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Standar: | Seri ISO 16028, permukaan datar | WP: | Tekanan kerja hingga 5.000 psi (345 bar) |
---|---|---|---|
bahan: | Baja karbon | Ukuran: | 1/2' - 1-1/2' |
Benang: | BSPP, BSPT, NPT, NPTF, SAE | Koneksi: | Kunci benang |
Cahaya Tinggi: | Konektor Hidraulik Wajah Datar Tanpa Tumpahan,Semua Quick Coupler Hidraulik Flush Face Fluid,Quick Coupler Hidraulik Terkunci Benang |

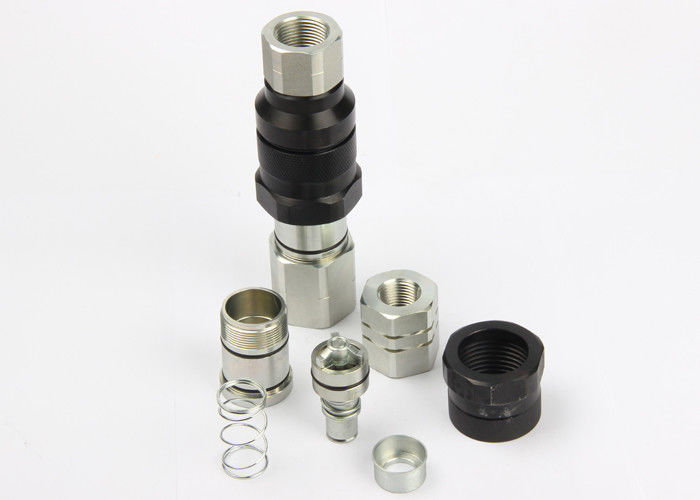

LSQ-VEP, Flush Face dan Thread LockedType Hydraulic Couplings di Carbon Steel, Chrome Three dan Black Zinc Nickle Plated
Deskripsi:
Aplikasi
Seri LSQ-VEP banyak digunakan di bawah peralatan umum:
Peralatan konstruksi yang dapat dilindungi
Alat hidrolik
Kendaraan
Fitur:
1, desain katup baru, dapat menahan kerusakan dari aliran tinggi dan tekanan impuls yang memberikan kinerja canggih.
2, Desain puting khusus untuk menghubungkan di bawah tekanan, memungkinkan koneksi dan pemutusan dengan tekanan sisa yang tinggi.
3, seri LSQ-VEP menggunakan mekanisme penguncian selongsong berulir, berpasangan dengan ulir jantan yang cocok pada penggandeng.Kedua memiliki harus dirangkai secara manual dari koneksi.
4, perawatan pelapisan krom baru memberikan kinerja anti karat yang canggih
5, kopling seri LSQ-VEP menggunakan katup siram saat menghubungkan atau melepaskan, Ini berarti hanya sejumlah kecil cairan yang dapat hilang selama pemutusan atau pemasukan udara selama penyambungan kembali.
6, segel berikat BFT Anti-Ledakan ini dirancang untuk mencegah ledakan atau kerusakan selama kondisi servis yang parah.
7, batang baja padat bentuk mesin untuk daya tahan Kompatibel dengan STCCHI VEP Series
Ukuran Tubuh (dalam)
|
1/2 (04)
|
5/8 (06)
|
3/4 (08)
|
1 (10)
|
1-1 / 2 (12)
|
|
Tekanan Terukur (PSI)
|
7000
|
7000
|
7000
|
6000
|
5.000
|
|
Arus Terukur (GPM)
|
12
|
28
|
50
|
88
|
152
|
|
Rentang Suhu
|
-20 ℃ hingga + 120 ℃
|
|||||
Bahan segel standar NBR
|
Manfaat
• Muka datar mudah dibersihkan, membantu mengurangi masuknya kontaminasi ke sirkuit hidrolik.
• Kehilangan cairan minimal selama koneksi / pemutusan, mengurangi kehilangan cairan ke lingkungan.
• Sedikit masuknya udara selama koneksi / pemutusan, meningkatkan fungsi sirkuit yang benar.
• Aliran internal desain katup menghasilkan penurunan tekanan minimal, menjaga efisiensi sirkuit dalam sistem.
• Sistem katup pelepas tekanan internal memungkinkan koneksi yang mudah dengan tekanan sisa internal yang tinggi.
• Desain modular memungkinkan untuk berbagai konfigurasi port.
• Resistensi tinggi dengan tekanan impuls.
• Aman dan mudah digunakan.
ISO
|
BAGIAN NO
|
LS
|
D
|
HEX1
|
HEX2
|
SEBUAH
|
T
|
13
|
LSQ-VEP-04SF
|
103.5
|
Φ49
|
S36
|
S46
|
16.5
|
G1 / 2 NPT1 / 2
|
16
|
LSQ-VEP-06SF
|
114
|
Φ53.7
|
S41
|
S50
|
20
|
G3 / 4 NPT3 / 4
|
19
|
LSQ-VEP-08SF
|
133.5
|
Φ58.8
|
S46
|
S55
|
21
|
G1 NPT1
|
25
|
LSQ-VEP-10SF
|
145.2
|
Φ68.7
|
S55
|
S65
|
21
|
G1-1 / 4 NPT1-1 / 4
|
31.5
|
LSQ-VEP-12SF
|
187.5
|
Φ92
|
S65
|
S85
|
21
|
G1-1 / 2 NPT1-1 / 2
|
ISO
|
BAGIAN NO
|
LS
|
C
|
d
|
E
|
HEX2
|
SEBUAH
|
T
|
13
|
LSQ-VEP-04PF
|
95
|
18.8
|
24.54
|
M40 * 3
|
S36
|
16.5
|
G1 / 2 NPT1 / 2
|
16
|
LSQ-VEP-06PF
|
98.8
|
19.5
|
27.04
|
M45 * 3
|
S36
|
20
|
G3 / 4 NPT3 / 4
|
19
|
LSQ-VEP-08PF
|
113.9
|
24
|
29.95
|
M50 * 3
|
S46
|
21
|
G1 NPT1
|
25
|
LSQ-VEP-10PF
|
123.5
|
24.8
|
36.05
|
M58 * 3
|
S55
|
21
|
G1-1 / 4 NPT1-1 / 4
|
31.5
|
LSQ-VEP-12PF
|
150
|
31.5
|
57
|
Tr80 * 4
|
S65
|
21
|
G1-1 / 2 NPT1-1 / 2
|
ISO
|
BAGIAN NO
|
L
|
D
|
HEX1
|
HEX2
|
HEX3
|
T
|
13
|
LSQ-VEP-04
|
154.5
|
Φ49
|
S36
|
S46
|
S36
|
G1 / 2 NPT1 / 2
|
16
|
LSQ-VEP-06
|
164.3
|
Φ53.7
|
S41
|
S50
|
S36
|
G3 / 4 NPT3 / 4
|
19
|
LSQ-VEP-08
|
189.4
|
Φ58.8
|
S46
|
S55
|
S46
|
G1 NPT1
|
25
|
LSQ-VEP-10
|
207.2
|
Φ68.7
|
S55
|
S65
|
S55
|
G1-1 / 4 NPT1-1 / 4
|
31.5
|
LSQ-VEP-12
|
263.5
|
Φ92
|
S65
|
S85
|
S65
|
G1-1 / 2 NPT1-1 / 2
|
