Kopling Sambungan Cepat Hidraulik ISO5675, Sambungan Cepat Hidraulik Tipe Tarik Dan Dorong

Name: Kopling Sambungan Cepat Hidraulik ISO5675, Sambungan Cepat Hidraulik Tipe Tarik Dan Dorong
Brand: SONGQIAO
SKU: LSQ-S5 / LSQ-S5C
Price: 1.00 USD
Availability: InStock
Rating: 4.6 (181 reviews)

ISO5675 Hydraulic Quick Connect Couplings , Pull And Push Type Hydraulic Quick Connect

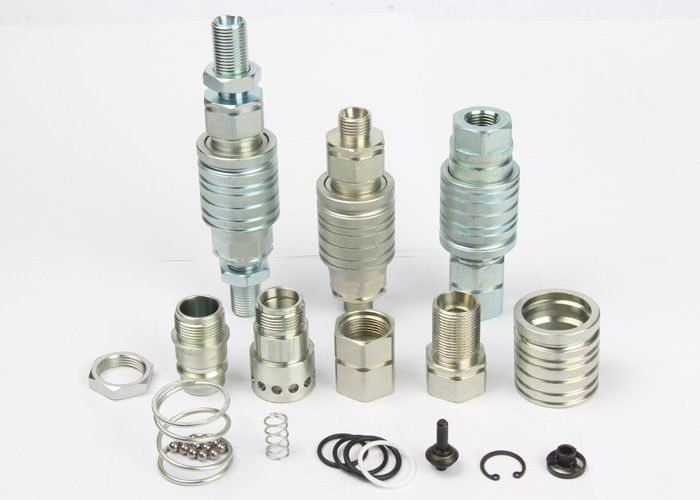

Gambar besar : Kopling Sambungan Cepat Hidraulik ISO5675, Sambungan Cepat Hidraulik Tipe Tarik Dan Dorong

Detail produk:

Tempat asal:	Ningbo, Tiongkok (Daratan)
Nama merek:	SONGQIAO
Nomor model:	LSQ-S5 / LSQ-S5C

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	Dapat dinegosiasikan
Harga:	negotiable
Kemasan rincian:	paket ekspor standar atau sesuai permintaan pelanggan.
Waktu pengiriman:	dalam waktu 30 hari atau sesuai kebutuhan pelanggan.
Menyediakan kemampuan:	50.000 pcs / hari, sesuai kapasitas bengkel perakitan

Kontak

Detil Deskripsi produk

Standar:	Seri ISO 5675, katup si kecil	WP:	Tekanan kerja hingga 3.000 psi (207 bar)
bahan:	Baja karbon	Ukuran:	1/2'
Benang:	BSPP, BSPT, NPT, NPTF, SAE	Koneksi:	Mengunci bola
Cahaya Tinggi:	Kopling Sambung Cepat Hidraulik ISO5675 , Sambungan Cepat Hidraulik Tipe Tarik Dan Dorong , poppet valve Kopling Cepat Hidraulik

LSQ-S5 / LSQ-S5C (Bulkhead), ISO5675, Kopling Hidraulik Jenis Tarik dan Dorong dalam Baja Karbon

Deskripsi:

LSQ-S5 / LSQ-S5C Jenis Dorong dan Tarik Kopling Cepat Hidraulik (Baja)
Aplikasi: “LSQ-S5 / LSQS5C” adalah kopling wanita katup bola atau poppet dengan selongsong kerja ganda yang dipasang pada panel yang memungkinkan operasi sambungan dan pemutusan sambungan dengan aksi dorong-tarik yang bertindak sebagai
fungsi breakaway.Mereka terutama digunakan dalam aplikasi traktor pertanian di mana fungsi pemutus diminta untuk menghindari kerusakan sambungan hidrolik selama pemutusan yang tidak disengaja.
Ini tersedia dalam ukuran 1/2 untuk dipertukarkan sesuai dengan ISO 7241-1 seri "A".

Spesifikasi:

Ukuran Tubuh (dalam)	1/2
Tekanan Terukur (PSI)	3000
Arus Terukur (GPM)	12
Rentang Suhu (std seals)	-20 ℃ hingga + 120 ℃
Bahan segel standar	NBR

Fitur Coupling Seri LSQ-S5 dan LSQ-S5C:
• Fungsi breakaway untuk menghindari kerusakan pada sambungan hidrolik jika terjadi gaya aksial yang kuat.
• Katup poppet dengan segel elastomer memberikan penyegelan kopling maksimum saat dilepas.
• Bentuk bagian internal dirancang untuk mengurangi turbulensi dan penurunan tekanan.
• Desain ramping yang kompak.
• Mudah digunakan.
• Seri LSQ-S5 sesuai dengan standar ISO5675.

• Kompatibel dengan PAPKER 4250 Series, CEPAT CPV-CNV Series.

Kinerja: Cairan Uji: Oli-200SUS, 1GPM = 3.78L / Min, 1PSID = 0.0069MPa.
Kopling Sambungan Cepat Hidraulik ISO5675, Sambungan Cepat Hidraulik Tipe Tarik Dan Dorong 0
Seri LSQ-S5 (1/2 ")

Stopkontak

ISO	PARTNO.	LS	￠ D	HEX1	T
12.5	LSQ-S5-04SF3 / 8	66	38	27	3 / 8BSP NPT3 / 8
12.5	LSQ-S5-04SF1 / 2	66	38	27	1 / 2BSP NPT1 / 2
12.5	LSQ-S5-04SF3 / 4	69	38	34	3 / 4BSP NPT3 / 4
12.5	LSQ-S5-04SFM14	66	38	27	M14 * 1.5
12.5	LSQ-S5-04SFM16	66	38	27	M16 * 1.5
12.5	LSQ-S5-04SFM18	66	38	27	M18 * 1.5
12.5	LSQ-S5-04SFM22	66	38	27	M22 * 1.5

Steker
Kopling Sambungan Cepat Hidraulik ISO5675, Sambungan Cepat Hidraulik Tipe Tarik Dan Dorong 2

ISO	PARTNO.	LP	d	C	HEX2	T
12.5	LSQ-S5-04PF3 / 8	61.5	20.5	27	27	3 / 8BSP NPT3 / 8
12.5	LSQ-S5-04PF1 / 2	44	20.5	27	27	1 / 2BSP NPT1 / 2
12.5	LSQ-S5-04PF3 / 4	64.5	20.5	34	34	3 / 4BSP NPT3 / 4
12.5	LSQ-S5-04PFM14	61.5	20.5	27	27	M14 * 1.5
12.5	LSQ-S5-04PFM16	61.5	20.5	27	27	M16 * 1.5
12.5	LSQ-S5-04PFM18	61.5	20.5	27	27	M18 * 1.5
12.5	LSQ-S5-04PFM22	44	20.5	27	27	M22 * 1.5

Digabungkan
Kopling Sambungan Cepat Hidraulik ISO5675, Sambungan Cepat Hidraulik Tipe Tarik Dan Dorong 3

ISO	PARTNO.	L	￠ D	HEX1	HEX2	T
12.5	LSQ-S5-04F3 / 8	105.5	38	27	27	3 / 8BSP NPT3 / 8
12.5	LSQ-S5-04F1 / 2	105.5	38	27	27	1 / 2BSP NPT1 / 2
12.5	LSQ-S5-04F3 / 4	105.5	38	34	34	3 / 4BSP NPT3 / 4
12.5	LSQ-S5-04FM14	105.5	38	27	27	M14 * 1.5
12.5	LSQ-S5-04FM16	105.5	38	27	27	M16 * 1.5
12.5	LSQ-S5-04FM18	105.5	38	27	27	M18 * 1.5
12.5	LSQ-S5-04FM22	105.5	38	27	27	M22 * 1.5

| --LSQ-S5 Socket-- |
Kopling Sambungan Cepat Hidraulik ISO5675, Sambungan Cepat Hidraulik Tipe Tarik Dan Dorong 4

ISO	PARTNO.	LS	￠ D	HEX1	SEBUAH	T
12.5	LSQ-S5-04SM8L	73.5	38	27	12	M14 * 1.5
12.5	LSQ-S5-04SM10L	73.5	38	27	12	M16 * 1.5
12.5	LSQ-S5-04SM12L	73.5	38	27	12	M18 * 1.5
12.5	LSQ-S5-04SM15L	75.5	38	27	14	M22 * 1.5
12.5	LSQ-S5-04SM18L	75.5	38	27	14	M26 * 1.5
12.5	LSQ-S5-04SM10S	73.5	38	27	12	M18 * 1.5
12.5	LSQ-S5-04SM12S	73.5	38	27	12	M20 * 1.5
12.5	LSQ-S5-04SM14S	75.5	38	27	14	M22 * 1.5
12.5	LSQ-S5-04SM16S	75.5	38	27	14	M24 * 1.5
12.5	LSQ-S5-04SM20S	77.5	38	30	16	M30 * 2

| --LSQ-S5 Plug-- |
Kopling Sambungan Cepat Hidraulik ISO5675, Sambungan Cepat Hidraulik Tipe Tarik Dan Dorong 5

ISO	PARTNO.	LP	d	C	HEX1	SEBUAH	T
12.5	LSQ-S5-04PM8L	58.5	20.5	27	27	12	M14 * 1.5
12.5	LSQ-S5-04PM10L	58.5	20.5	27	27	12	M16 * 1.5
12.5	LSQ-S5-04PM12L	58.5	20.5	27	27	12	M18 * 1.5
12.5	LSQ-S5-04PM15L	60.5	20.5	27	27	14	M22 * 1.5
12.5	LSQ-S5-04PM18L	60.5	20.5	27	27	14	M26 * 1.5
12.5	LSQ-S5-04PM10S	58.5	20.5	27	27	12	M18 * 1.5
12.5	LSQ-S5-04PM12S	58.5	20.5	27	27	12	M20 * 1.5
12.5	LSQ-S5-04PM14S	60.5	20.5	27	27	14	M22 * 1.5
12.5	LSQ-S5-04PM16S	60.5	20.5	27	27	14	M24 * 1.5
12.5	LSQ-S5-04PM20S	62.5	20.5	27	30	16	M30 * 2

| --LSQ-S5 Ditambah-- |
Kopling Sambungan Cepat Hidraulik ISO5675, Sambungan Cepat Hidraulik Tipe Tarik Dan Dorong 6

ISO	PARTNO.	L	D	HEX1	HEX2	T
12.5	LSQ-S5-04-8L	109.5	38	27	27	M14 * 1.5
12.5	LSQ-S5-04-10L	109.5	38	27	27	M16 * 1.5
12.5	LSQ-S5-04-12L	109.5	38	27	27	M18 * 1.5
12.5	LSQ-S5-04-15L	113.5	38	27	27	M22 * 1.5
12.5	LSQ-S5-04-18L	113.5	38	27	27	M26 * 1.5
12.5	LSQ-S5-04-10S	109.5	38	27	27	M18 * 1.5
12.5	LSQ-S5-04-12S	109.5	38	27	27	M20 * 1.5
12.5	LSQ-S5-04-14S	113.5	38	27	27	M22 * 1.5
12.5	LSQ-S5-04-16S	113.5	38	27	27	M24 * 1.5
12.5	LSQ-S5-04-20S	115.5	38	30	30	M30 * 2

| --LSQ-S5C Socket-- |
Kopling Sambungan Cepat Hidraulik ISO5675, Sambungan Cepat Hidraulik Tipe Tarik Dan Dorong 7

ISO	PARTNO.	LS	￠ D	HEX1	HEX2	T
12.5	LSQ-S5C-04SM8L	87	38	27	19	M14 * 1.5
12.5	LSQ-S5C-04SM10L	87	38	27	24	M16 * 1.5
12.5	LSQ-S5C-04SM12L	87	38	27	24	M18 * 1.5
12.5	LSQ-S5C-04SM15L	89	38	27	27	M22 * 1.5
12.5	LSQ-S5C-04SM18L	89	38	27	30	M26 * 1.5
12.5	LSQ-S5C-04SM10S	87	38	27	24	M18 * 1.5
12.5	LSQ-S5C-04SM12S	87	38	27	27	M20 * 1.5
12.5	LSQ-S5C-04SM14S	89	38	27	27	M22 * 1.5
12.5	LSQ-S5C-04SM16S	89	38	27	30	M24 * 1.5
12.5	LSQ-S5C-04SM20S	96	38	30	36	M30 * 2

| --LSQ-S5C Plug-- |
Kopling Sambungan Cepat Hidraulik ISO5675, Sambungan Cepat Hidraulik Tipe Tarik Dan Dorong 8

ISO	PARTNO.	LP	d	C	HEX1	HEX3	T
12.5	LSQ-S5C-04PM8L	72	20.5	27	19	27	M14 * 1.5
12.5	LSQ-S5C-04PM10L	72	20.5	27	24	27	M16 * 1.5
12.5	LSQ-S5C-04PM12L	72	20.5	27	24	27	M18 * 1.5
12.5	LSQ-S5C-04PM15L	74	20.5	27	27	27	M22 * 1.5
12.5	LSQ-S5C-04PM18L	74	20.5	27	30	27	M26 * 1.5
12.5	LSQ-S5C-04PM10S	72	20.5	27	24	27	M18 * 1.5
12.5	LSQ-S5C-04PM12S	72	20.5	27	27	27	M20 * 1.5
12.5	LSQ-S5C-04PM14S	74	20.5	27	27	27	M22 * 1.5
12.5	LSQ-S5C-04PM16S	74	20.5	27	30	27	M24 * 1.5
12.5	LSQ-S5C-04PM20S	81	20.5	27	36	30	M30 * 2

| --LSQ-S5C Pemasangan Kopling-- |
Kopling Sambungan Cepat Hidraulik ISO5675, Sambungan Cepat Hidraulik Tipe Tarik Dan Dorong 9

ISO	BAGIAN NO.	L	￠ D	HEX1	HEX2	HEX3	T
12.5	LSQ-S5C-04-8L	137.5	38	27	19	27	M14 * 1.5
12.5	LSQ-S5C-04-10L	137.5	38	27	24	27	M16 * 1.5
12.5	LSQ-S5C-04-12L	137.5	38	27	24	27	M18 * 1.5
12.5	LSQ-S5C-04-15L	143.5	38	27	27	27	M22 * 1.5
12.5	LSQ-S5C-04-18L	143.5	38	27	30	27	M26 * 1.5
12.5	LSQ-S5C-04-10S	137.5	38	27	24	27	M18 * 1.5
12.5	LSQ-S5C-04-12S	137.5	38	27	27	27	M20 * 1.5
12.5	LSQ-S5C-04-14S	137.5	38	27	27	27	M22 * 1.5
12.5	LSQ-S5C-04-16S	143.5	38	27	30	27	M24 * 1.5
12.5	LSQ-S5C-04-20S	145.5	38	30	36	30	M30 * 2
