Standar: | Seri ISO 16028, muka datar | WP: | Tekanan kerja hingga 4.350 psi (300 bar) |
---|---|---|---|
Bahan: | Baja karbon | Ukuran: | 1/2 '- 3/4' |
Benang: | BSPP, BSPT, NPT, NPTF, SAE | Koneksi: | Mengunci bola |
Cahaya Tinggi: | konektor hidrolik muka datar,skrup cepat hidrolik muka datar |

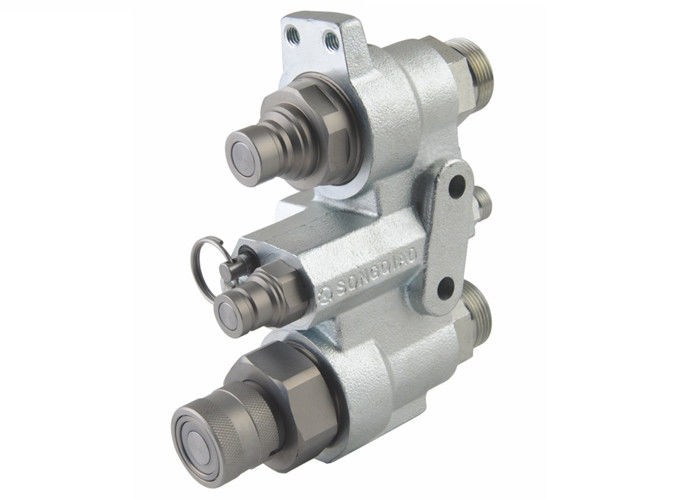

LSQ-HDB, ISO16028, Kopling Hidraulik Jenis Wajah Siram dalam Baja Karbon, Terhubung di Bawah Tekanan, Berlapis Nikel Seng
Deskripsi:
Seri katup modul LSQ-HDB adalah inovasi Songqiao terbaru yang dirancang untuk memenuhi kebutuhan pasar peralatan seluler.Dirancang dengan umpan balik dari pasar dan dengan kolaborasi OEM besar, ia memiliki sistem pelepas tekanan sisa yang memungkinkan operator untuk menghubungkan dan memutuskan dua jalur sirkuit dengan tekanan sisa, baik pada pria maupun wanita.Seri katup modular LSQ-HDB dilengkapi dengan kopling muka datar ISO 16028 yang dapat dipertukarkan, memiliki desain modular untuk beberapa opsi port, dan memungkinkan untuk berbagai ukuran coupler: 1/2 (04), 3/4 (08)
Aplikasi
Skid Steer, Excavator, Peralatan konstruksi bergerak
CARA PENGGUNAAN
Sebelum pasangan bersihkan permukaan kawin datar dari quick coupling untuk menghindari masuknya kotor ke dalam sirkuit.
Kuras tekanan sisa dengan menarik kenop keluar dan ke atas untuk mengeringkan tekanan sisa dari kopling atas, ke bawah untuk menguras tekanan sisa dari kopling bawah.
PERINGATAN
Jangan menghilangkan tekanan:
--Ketika lampiran tidak dalam posisi istirahat
--Selama pengoperasian attachment (karena bahaya pergerakan attachment yang tidak terduga)
Jangan gunakan kopling wanita yang terputus dengan frekuensi tekanan impuls tinggi.
Jangan melepas sambungan dengan aliran dan / atau tekanan pompa di sirkuit.Putus / Sambungan hanya diperbolehkan dengan tekanan sisa.
Jangan lepaskan pasangan saat suhu di dalam sirkuit lebih tinggi dari 80 (176).
Saat kopling dilepas, disarankan untuk menggunakan tutup pelindung.
Penting untuk membatasi kontaminasi di sirkuit untuk menghindari gangguan fungsi katup internal.
Ukuran Tubuh (dalam) | 1/2 (04) | 3/4 (08) |
Tekanan Terukur (PSI) | 4350 | 4350 |
Arus Terukur (GPM) | 12 | 28 |
Rentang Suhu (std seals) | -20 ℃ hingga + 120 ℃ | |
Bahan segel standar | NBR |
Hubungkan - Putuskan sambungan maks.tekanan sisa: 3625 (PSI).
MANFAAT
Sistem bantuan yang ramah pengguna memungkinkan koneksi dan pemutusan hubungan yang mudah dengan tekanan sisa.
Ini menguras sisa tekanan sebelum koneksi dan pemutusan, memungkinkan koneksi tanpa tekanan dan tanpa usaha dalam kondisi aman, untuk mengurangi risiko cedera.
Muka datar mudah dibersihkan, membantu mengurangi masuknya kontaminasi ke sirkuit hidrolik.
Kehilangan cairan minimal selama koneksi / pemutusan, mengurangi kehilangan cairan ke lingkungan.
Pemasukan udara minimal selama koneksi / pemutusan, meningkatkan fungsi sirkuit yang benar.
Desain katup kopling internal yang dipatenkan menghasilkan penurunan tekanan minimal, menjaga efisiensi sirkuit dalam sistem
Resistensi yang baik pada tekanan impuls.
Desain kompak ramping dan fleksibel (memungkinkan untuk menggunakan ukuran kopling yang berbeda).
Aman dan sederhana bagi kami
FITUR TEKNIS DAN OPSI
Dapat dipertukarkan: dilengkapi dengan ISO 16028
kopling tersedia dalam konfigurasi yang berbeda dan dimensi yang berbeda
Jenis kopling: Wajah datar
Koneksi mekanis: Mengunci bola
Sistem koneksi: Dorong untuk menghubungkan
Sistem pemutusan: Menarik kembali selongsong kopling betina
Koneksi dengan tekanan sisa: Setelah menguras tekanan dengan tuas
Putus dengan tekanan sisa: Setelah menguras tekanan dengan tuas
Segel: standar dalam NBR (Nitrile)
Cincin anti-ekstrusi: PTFE
ISO | PARTNO. | SEBUAH | B | C | D | E | F | G |
12.5 | LSQ-HDB-04 | 184 | S44.45 HEX | S50.8 HEX | S25.4 HEX | Φ38 | Φ24,54 | Φ19,75 |
19 | LSQ-HDB-06 | 188 | S44.45 HEX | S50.8 HEX | S25.4 HEX | Φ38 | Φ29,95 |
Φ19,75 |
